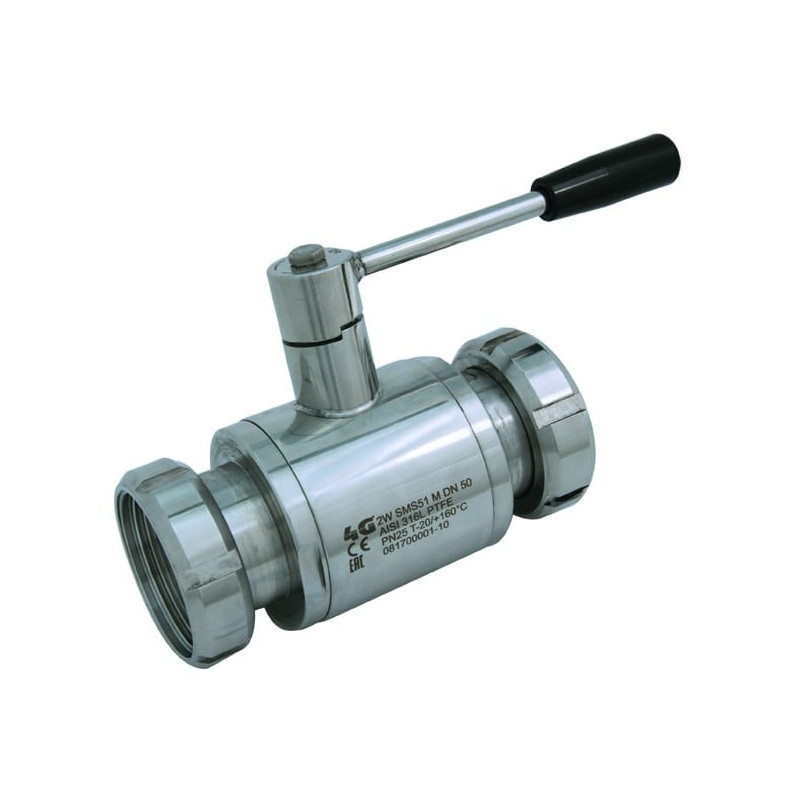

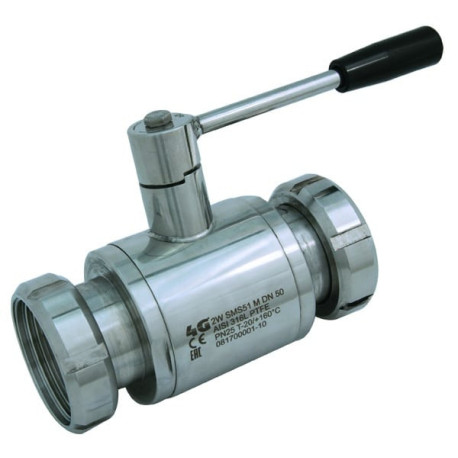

Кульовий кран 4G Ghidini 100146 SMS M/M, стандартне ущільнення
4G-100146
Новий товар
Двоскладовий кульовий кран 4G Ghidini 100146 з приєднанням SMS M/M та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100146 SMS M/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 100146 з приєднанням SMS M/M та стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

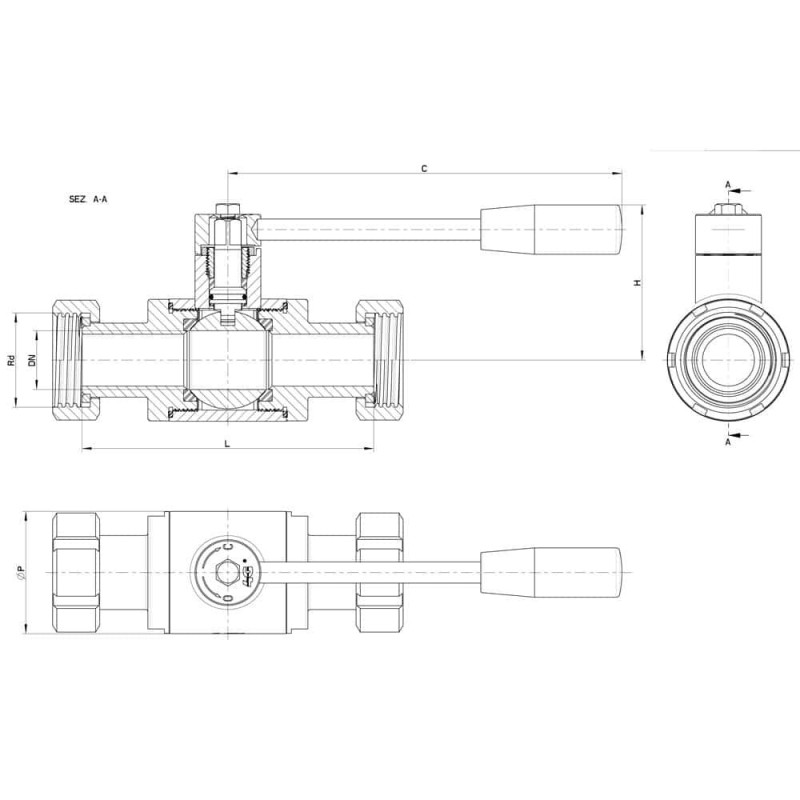

Технічні характеристики та розміри
| DN | SMS | Rd | L | C | H | Ø P | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | (Reduced) 25 | 40 x 1/6" | 114 | 110 | 59 | 42 | 100 | 1,06 | - | 100146 62410 3D |
| 25 | 25 | 40 x 1/6" | 122 | 160 | 66 | 52 | 64 | 1,55 | - | 100146 62610 3D |
| 40 | 38 | 60 x 1/6" | 144 | 190 | 96 | 73 | 64 | 3,04 | - | 100146 63410 |
| 50 | 51 | 70 x 1/6" | 156 | 190 | 104 | 88 | 40 | 4,54 | - | 100146 63810 |
| 65 | 63 | 85 x 1/6" | 178 | 225 | 119 | 113 | 40 | 7.66 | - | 100146 64410 3D |
| 65 | (Reduced) 76 | 98 x 1/6" | 182 | 225 | 119 | 113 | 40 | 7,66 | - | 100146 64510 |
| 80 | 76 | 98 x 1/6" | 198 | 290 | 130 | 135 | 40 | 10,8 | 100146 44810 | 100146 64810 |
| 100 | 104 | 125 x 1/4" | 206 | 325 | 144 | 167 | 25 | 17,26 | 100146 45410 | 100146 65410 |
| 100 | 101 | 132 x 1/6" | 206 | 325 | 144 | 167 | 25 | 17,26 | 100146 45510 | 100146 65510 |

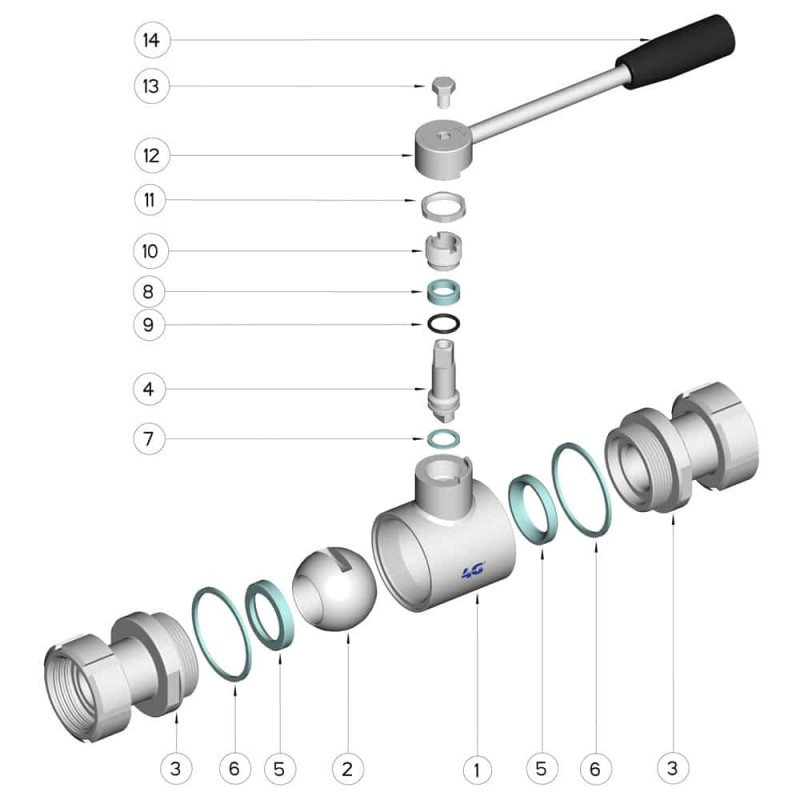

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione inferiore perno | 1 | PTFE |
| 8 | Guarnizione superiore perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
