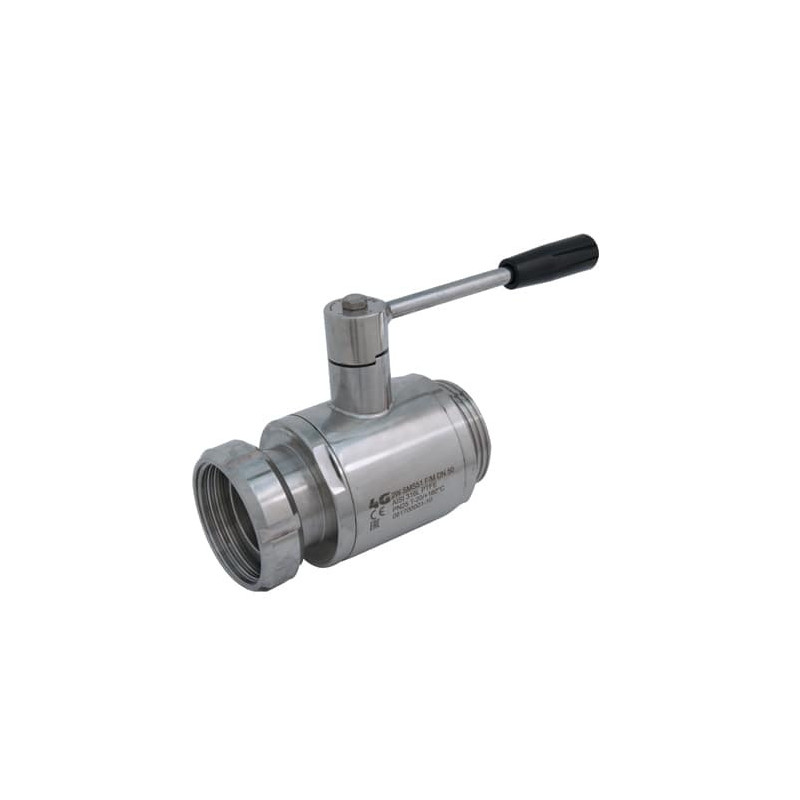

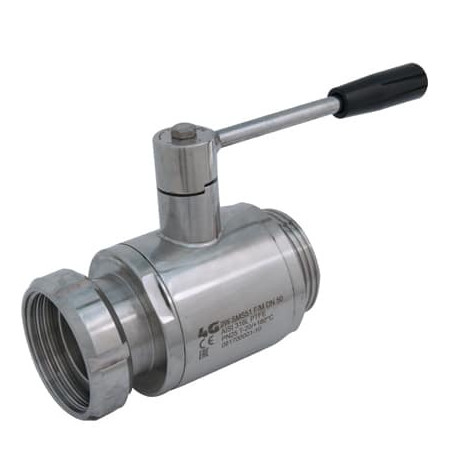

Кульовий кран 4G Ghidini 100145 SMS F/M, стандартне ущільнення
4G-100145
Новий товар
Двоскладовий кульовий кран 4G Ghidini 100145 з приєднанням SMS F/M та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100145 SMS F/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 100145 з приєднанням SMS F/M та стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

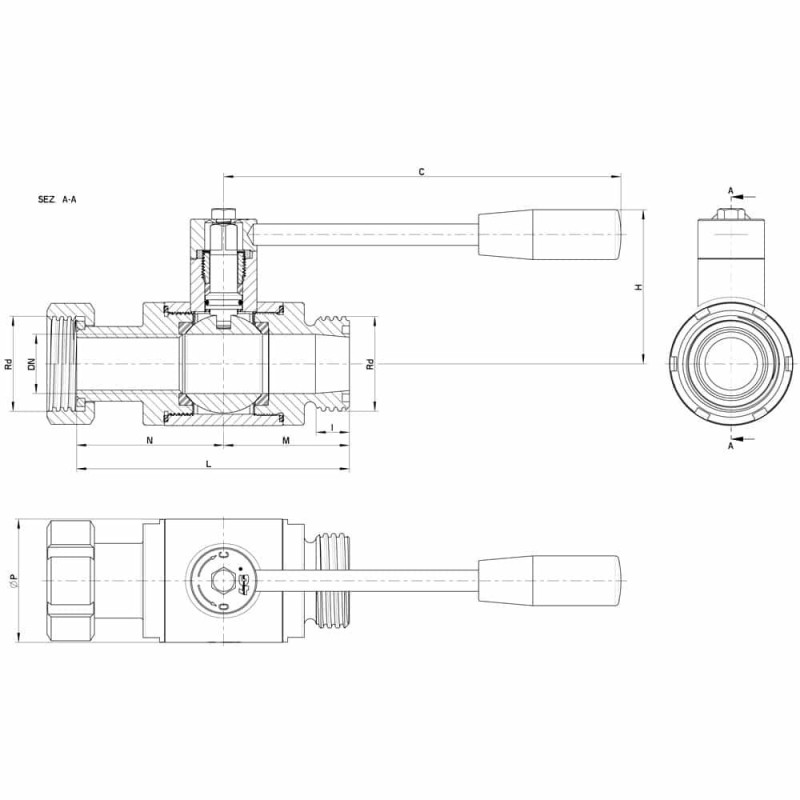

Технічні характеристики та розміри
| DN | SMS | Rd | L | M | N | I | C | H | Ø P | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | (Reduced) 25 | 40 x 1/6" | 108 | 51 | 57 | 18 | 110 | 59 | 42 | 100 | - | - | 100145 62410 3D |
| 25 | 25 | 40 x 1/6" | 114 | 53 | 61 | 19 | 160 | 66 | 52 | 64 | - | - | 100145 62610 3D |
| 40 | 38 | 60 x 1/6" | 135 | 63 | 72 | 19 | 190 | 96 | 73 | 64 | - | - | 100145 63410 3D |
| 50 | 51 | 70 x 1/6" | 146 | 68 | 78 | 26 | 190 | 90 | 88 | 40 | - | - | 100145 63810 |
| 65 | 63 | 85 x 1/6" | 166 | 77 | 89 | 30 | 220 | 110 | 113 | 40 | - | - | 100145 64410 |
| 65 | (Reduced) 76 | 98 x 1/6" | 168 | 77 | 91 | 30 | 235 | 110 | 113 | 40 | - | - | 100145 64510 |
| 80 | 76 | 98 x 1/6" | 191 | 92 | 99 | 32 | 285 | 130 | 135 | 40 | - | 100145 44810 | 100145 64810 |
| 100 | 104 | 125 x 1/4" | 198 | 95 | 103 | 32 | 310 | 150 | 167 | 25 | - | 100145 45410 | 100145 65410 3D |
| 100 | 101 | 132 x 1/6" | 198 | 95 | 103 | 32 | 310 | 150 | 167 | 25 | - | 100145 45510 | 100145 65510 3D |

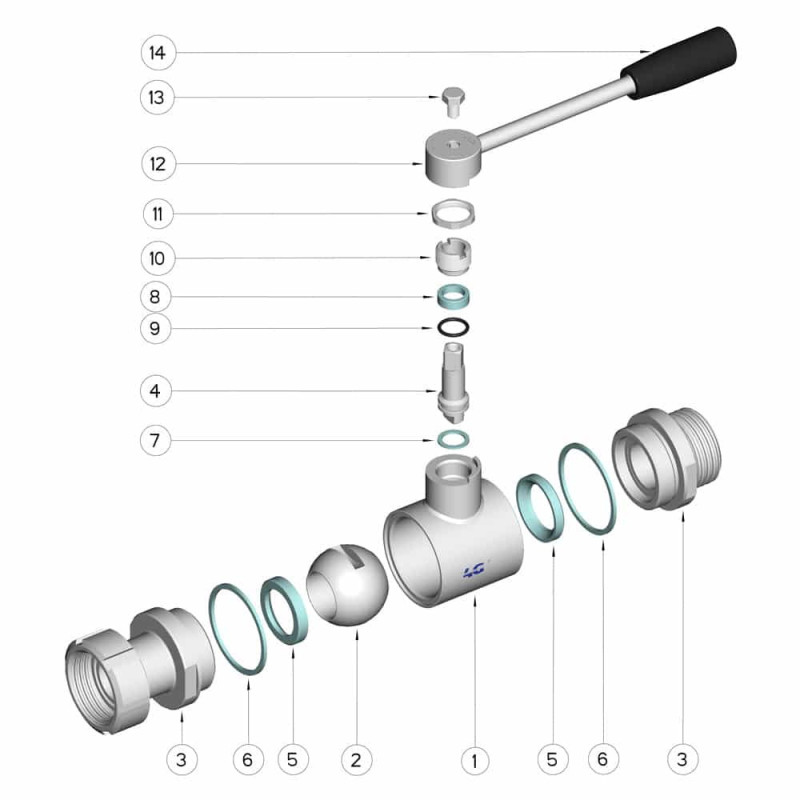

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
