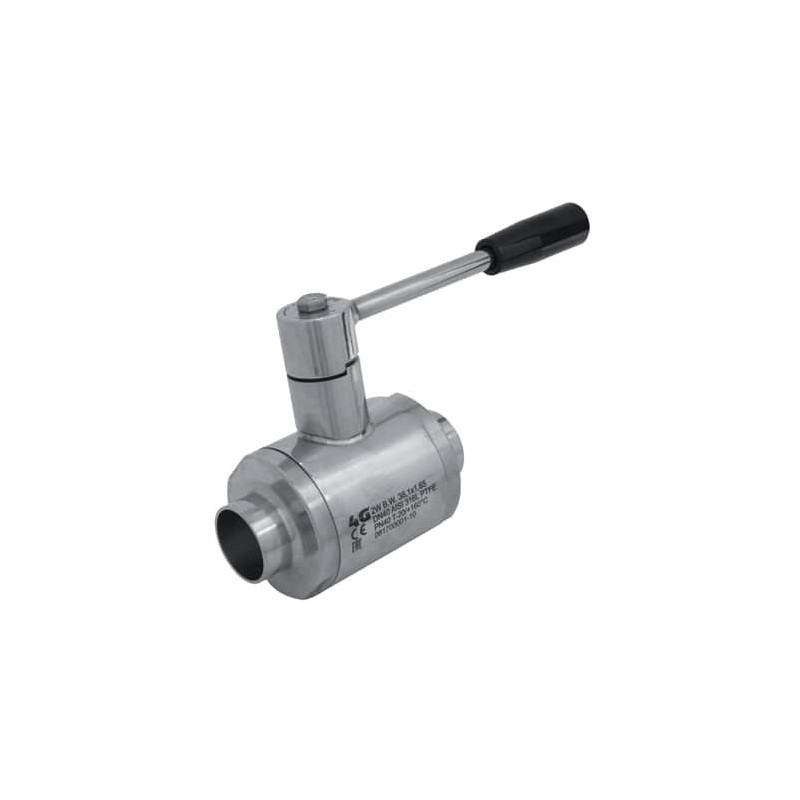

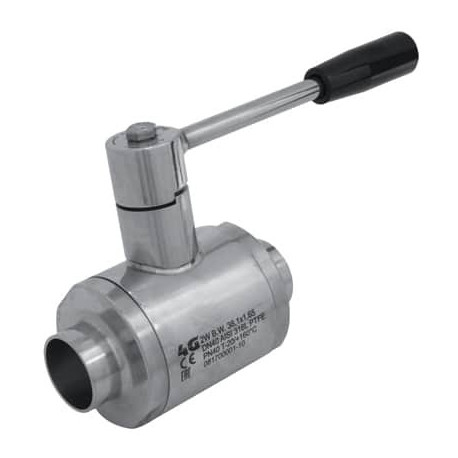

Кульовий кран 4G Ghidini 100142 під зварювання DIN 11850, стандартне ущільнення
4G-100142-DIN
Новий товар
Двоскладовий кульовий кран 4G Ghidini 100142 під зварювання B.W. за стандартом DIN 11850.
Інформація
Кульовий кран 4G Ghidini 100142 під зварювання DIN 11850, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 100142 під зварювання B.W. за стандартом DIN 11850.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

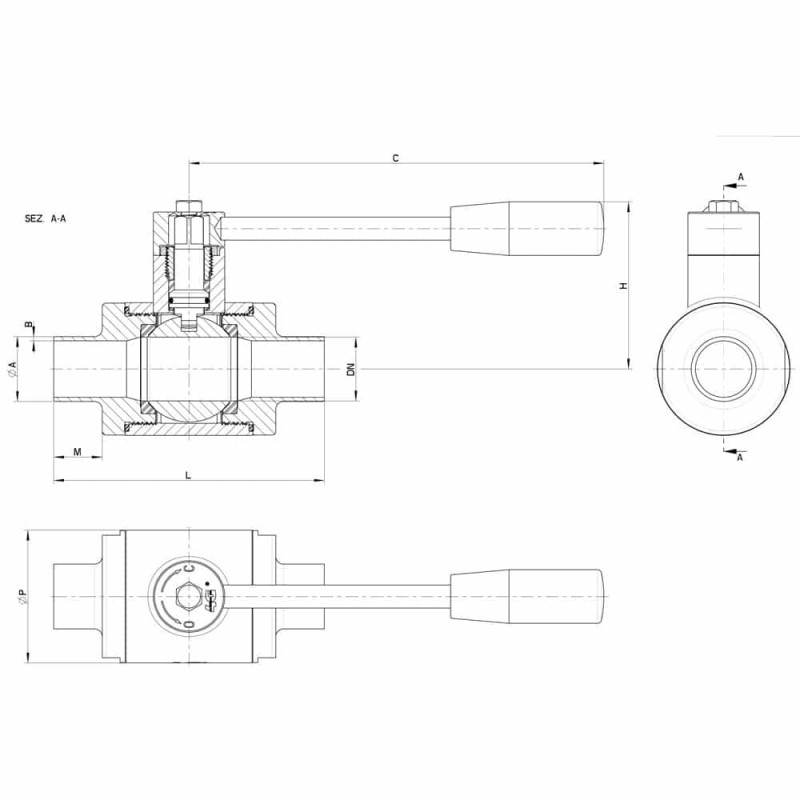

Технічні характеристики та розміри
| DN | L | C | H | Ø P | M | ØA x B | PN | Kg | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 88 | 110 | 53 | 30 | 16 | 13 x 1,5 | 100 | 0,49 | 100142 6B110 3D |
| 15 | 92 | 110 | 55 | 35 | 16 | 19 x 1,5 | 100 | 0,50 | 100142 6B810 3D |
| 20 | 102 | 110 | 59 | 42 | 18 | 23 x 1,5 | 100 | 0,64 | 100142 6C510 3D |
| 25 | 106 | 160 | 66 | 52 | 19 | 29 x 1,5 | 64 | 1,08 | 100142 6F510 3D |
| 32 | 112 | 160 | 71 | 60 | 19 | 35 x 1,5 | 64 | 1,35 | 100142 6J510 3D |
| 40 | 126 | 190 | 96 | 73 | 19 | 41 x 1,5 | 64 | 2,30 | 100142 6K910 3D |
| 50 | 136 | 190 | 104 | 89 | 19 | 53 x 1,5 | 40 | 3,34 | 100142 6N910 3D |
| 65 | 154 | 220 | 119 | 113 | 21 | 70 x 2 | 40 | 6,02 | 100142 6S610 3D |
| 80 | 184 | 290 | 130 | 136 | 27 | 85 x 2 | 40 | 8,585 | 100142 6W410 3D |
| 100 | 190 | 325 | 144 | 167 | 27 | 104 x 2 | 25 | 13,08 | 100142 6X810 3D |

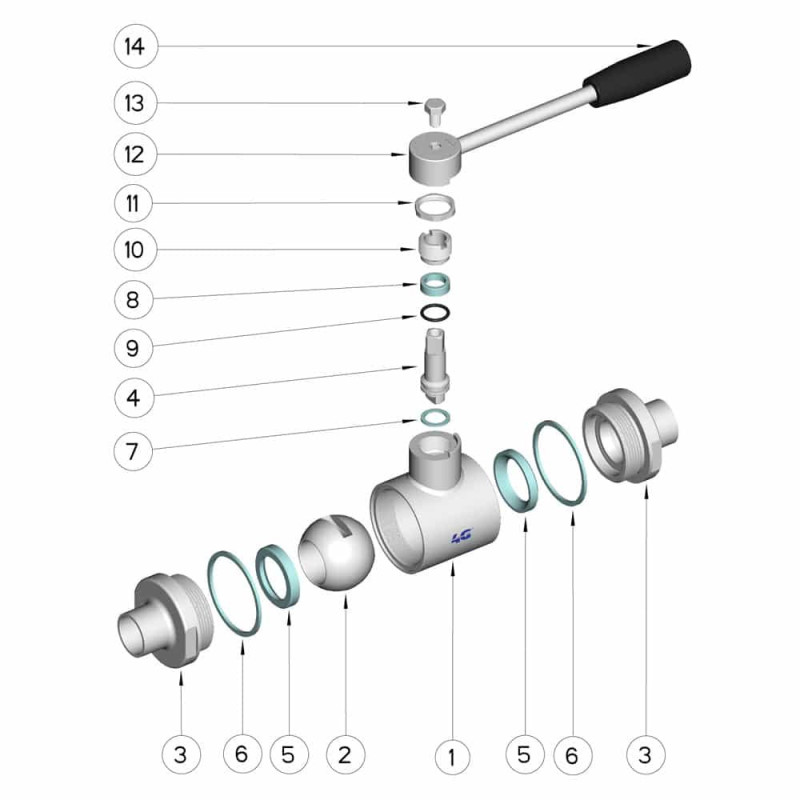

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
