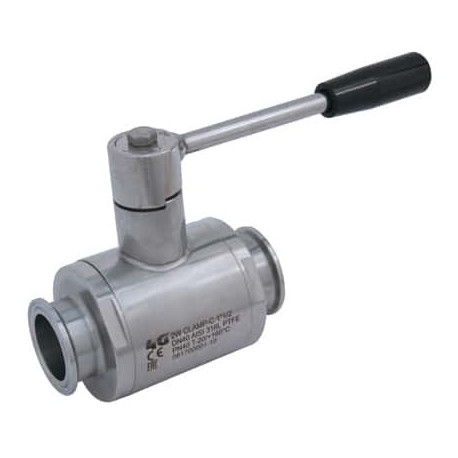

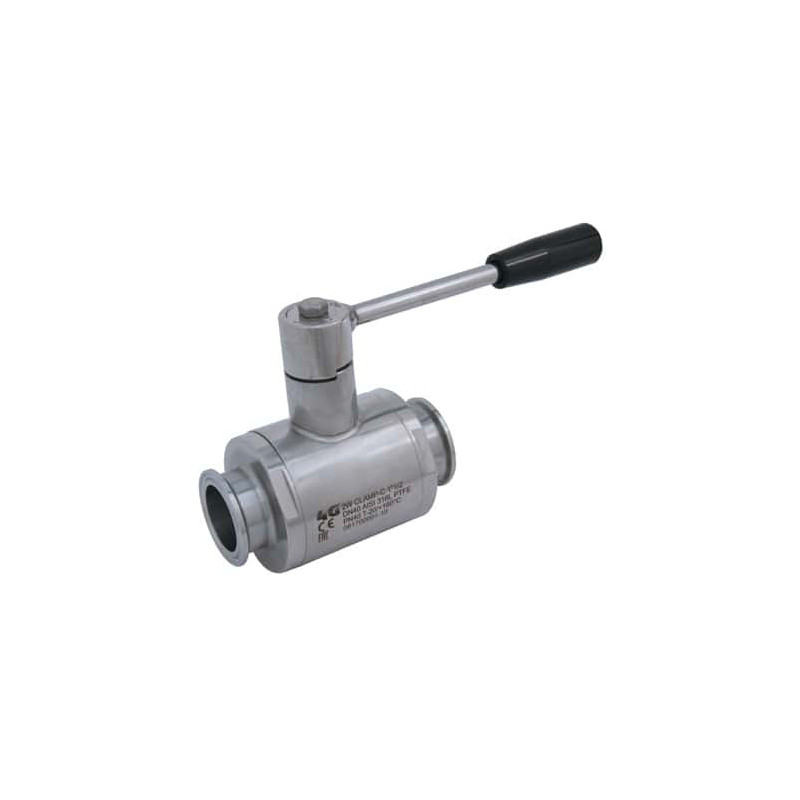

Кульовий кран 4G Ghidini 100130 для труби ISO, стандартне ущільнення
4G-100130-ISO
Новий товар
Двоскладовий кульовий кран 4G Ghidini 100130 для труби ISO зі стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100130 для труби ISO, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 100130 для труби ISO зі стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

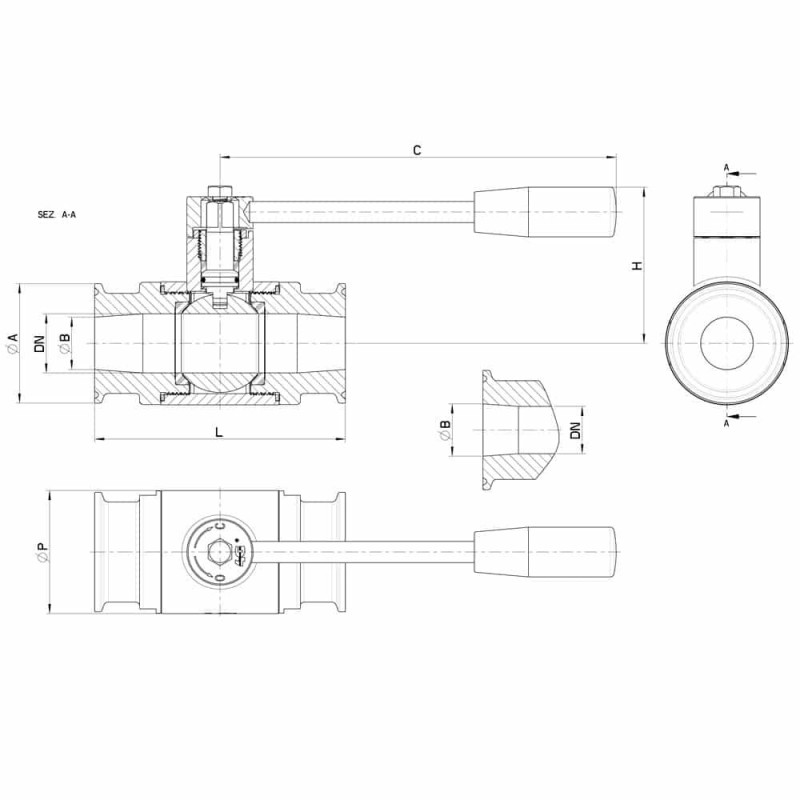

Технічні характеристики та розміри
| CLAMP REIHNE B OD | DN | L | Ø A | Ø B | C | H | ØP | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 13.5 | 10 | 88 | 25 | 10.3 | 110 | 53 | 30 | 100 | 0,43 | 100130 61110 3D |
| 17.2 | 15 | 92 | 25 | 14 | 110 | 55 | 35 | 100 | 0,52 | 100130 61710 3D |
| 21.3 | 20 | 102 | 50.5 | 18.1 | 110 | 59 | 42 | 100 | 0,93 | 100130 62310 3D |
| 26.9 | 25 | 106 | 50,5 | 23.7 | 160 | 66 | 52 | 64 | 1,35 | 100130 62510 3D |
| 33.7 | 25 | 106 | 50,5 | 29.7 | 160 | 66 | 52 | 64 | 1,33 | 100130 62710 3D |
| 33.7 | 32 | 112 | 50,5 | 29.7 | 160 | 71 | 60 | 64 | 1,42 | 100130 63110 3D |
| 42.4 | 40 | 126 | 64 | 38.4 | 190 | 96 | 73 | 64 | 2,43 | 100130 63310 3D |
| 48.3 | 40 | 126 | 64 | 44.3 | 190 | 96 | 73 | 64 | 2,43 | 100130 63710 3D |
| 60.3 | 50 | 136 | 77.5 | 56.3 | 190 | 104 | 89 | 40 | 3,51 | 100130 64110 3D |
| 76.1 | 65 | 154 | 91 | 72.1 | 225 | 119 | 113 | 40 | 5,80 | 100130 64710 3D |
| 88.9 | 80 | 184 | 106 | 84.3 | 285 | 130 | 135 | 40 | 9,00 | 100130 65110 3D |
| 114.3 | 100 | 190 | 130 | 109.7 | 325 | 144 | 167 | 25 | 13,60 | 100130 65310 3D |

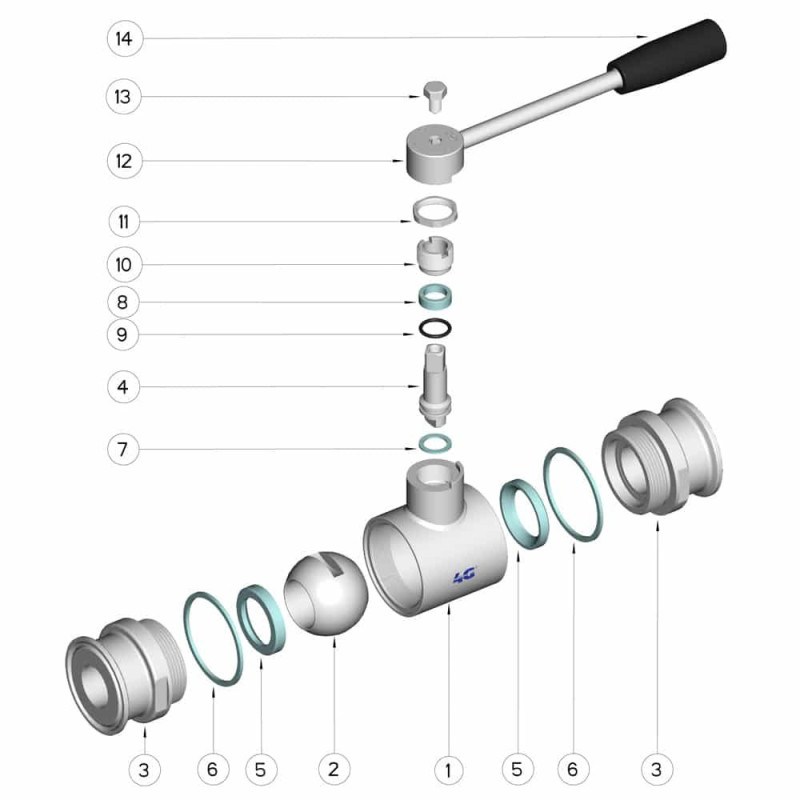

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
