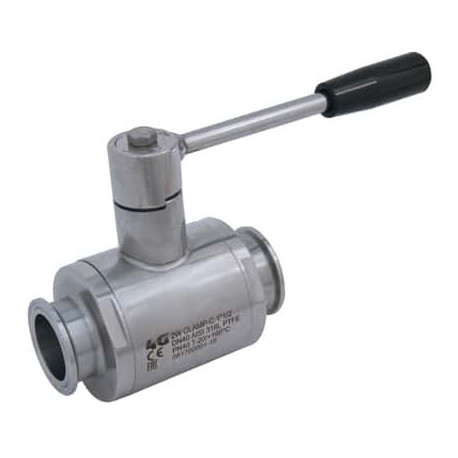

Кульовий кран 4G Ghidini 100130 для труби BS, стандартне ущільнення
4G-100130-BS
Новий товар

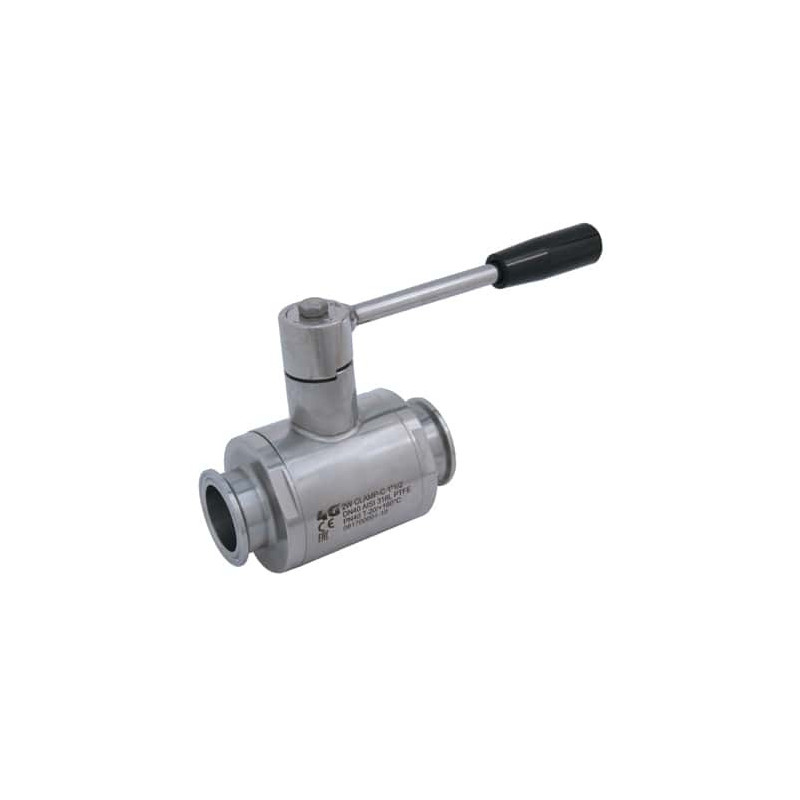

Двоскладовий кульовий кран 4G Ghidini 100130 для труби BS зі стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100130 для труби BS, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini 100130 для труби BS зі стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

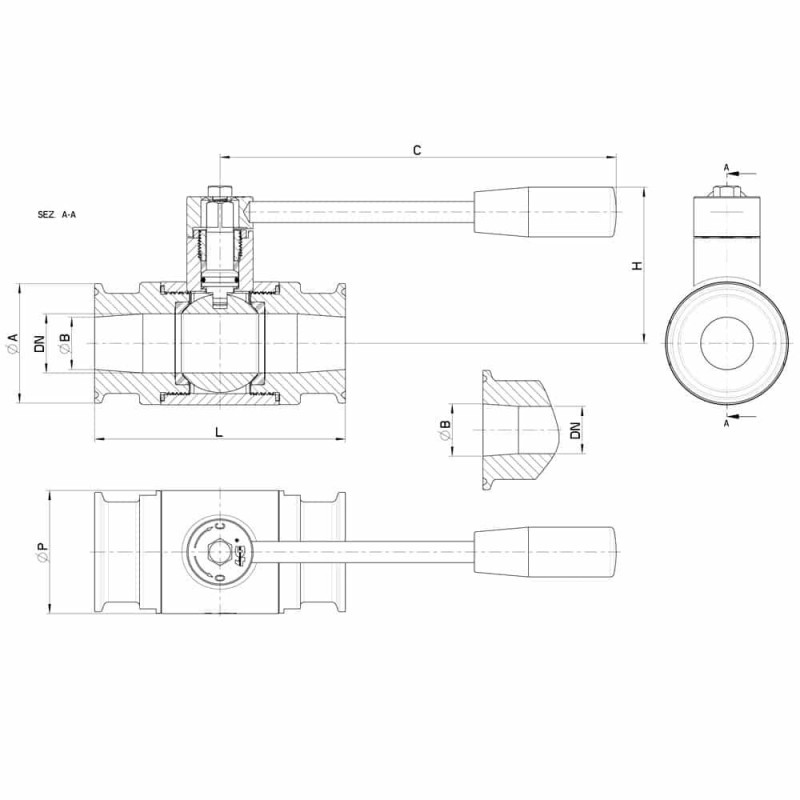

Технічні характеристики та розміри
| CLAMP | DN | L | Ø A | Ø B | C | H | ØP | PN | Kg | COD. AISI 304L | COD. AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 10 | 88 | 25 | 9,4 | 110 | 53 | 30 | 100 | 0,44 | - | 100130 61210 3D |
| 3/4" | 15 | 92 | 25 | 15,75 | 110 | 55 | 35 | 100 | 0,51 | - | 100130 61810 3D |
| 1" | 20 | 102 | 50,5 | 22,1 | 110 | 59 | 42 | 100 | 0,95 | - | 100130 62410 3D |
| 1" | 25 | 106 | 50,5 | 22,1 | 160 | 66 | 52 | 64 | 1,33 | - | 100130 62610 3D |
| 1"1/2 | 32 | 112 | 50,5 | 34,8 | 160 | 71 | 60 | 64 | 1,46 | - | 100130 63210 3D |
| 1"1/2 | 40 | 126 | 50,5 | 34,8 | 190 | 96 | 73 | 64 | 2,58 | - | 100130 63410 3D |
| 2" | 50 | 136 | 64 | 47,5 | 190 | 104 | 89 | 40 | 3,65 | - | 100130 63810 3D |
| 2"1/2 | 65 | 154 | 77,5 | 60,2 | 225 | 119 | 113 | 40 | 5,80 | - | 100130 64410 3D |
| 3" | 80 | 184 | 91 | 72,9 | 290 | 130 | 136 | 40 | 9,78 | 100130 44810 | 100130 64810 3D |
| 4" | 100 | 190 | 119 | 97,38 | 325 | 144 | 167 | 25 | 14,55 | 100130 45410 | 100130 65410 3D |

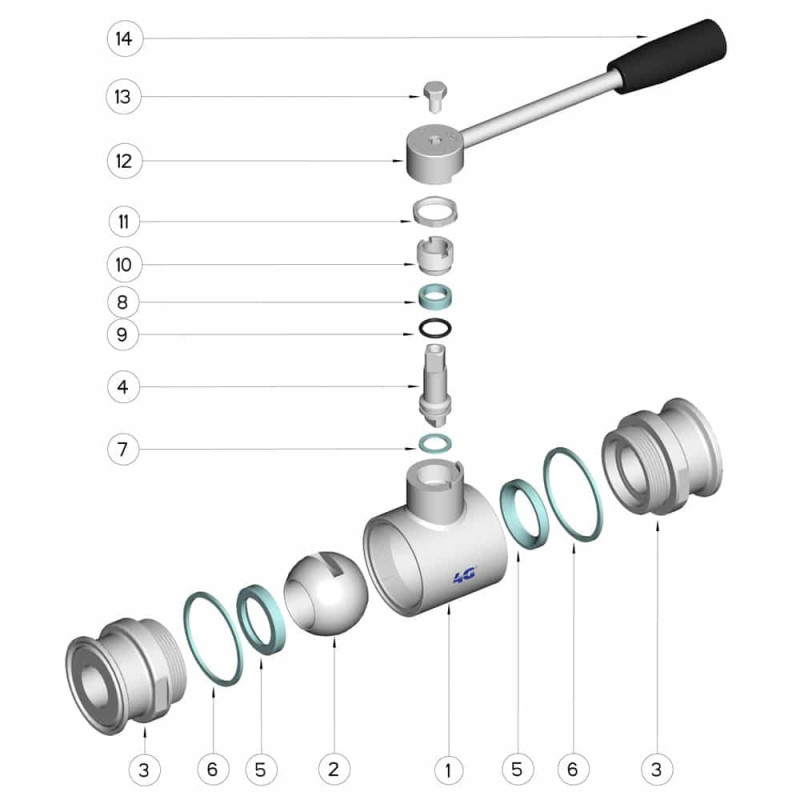

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
