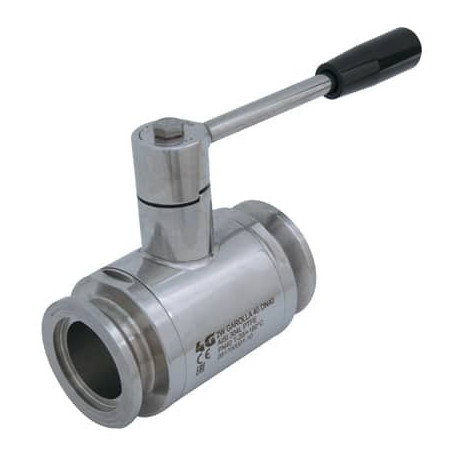

Кульовий кран 4G Ghidini 100131 Garolla, стандартне ущільнення
4G-100131
Новий товар

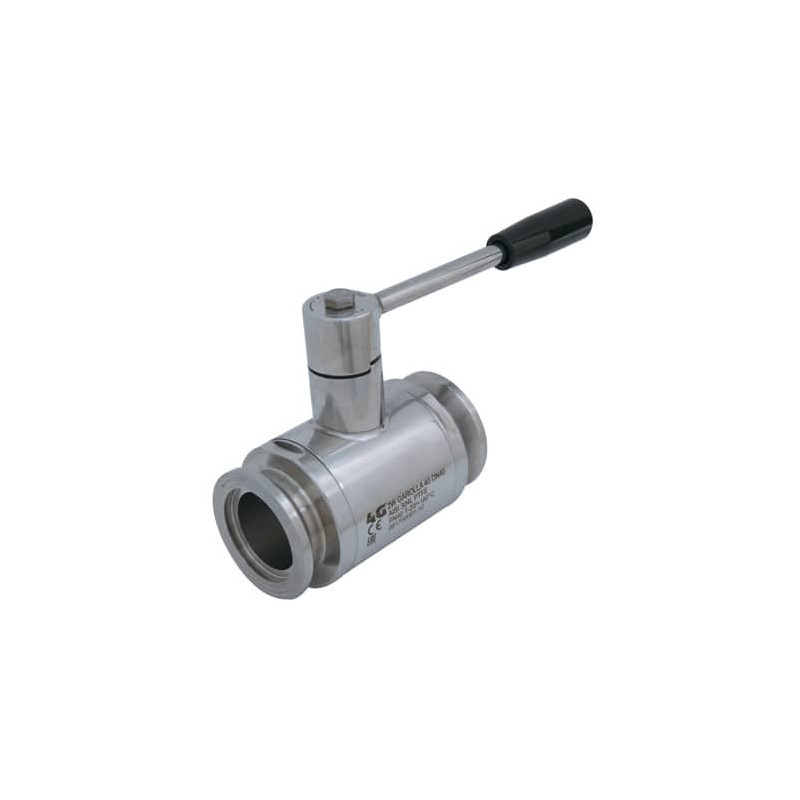

Двоскладовий кульовий кран 4G Ghidini з приєднанням Garolla та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100131 Garolla, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini з приєднанням Garolla та стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

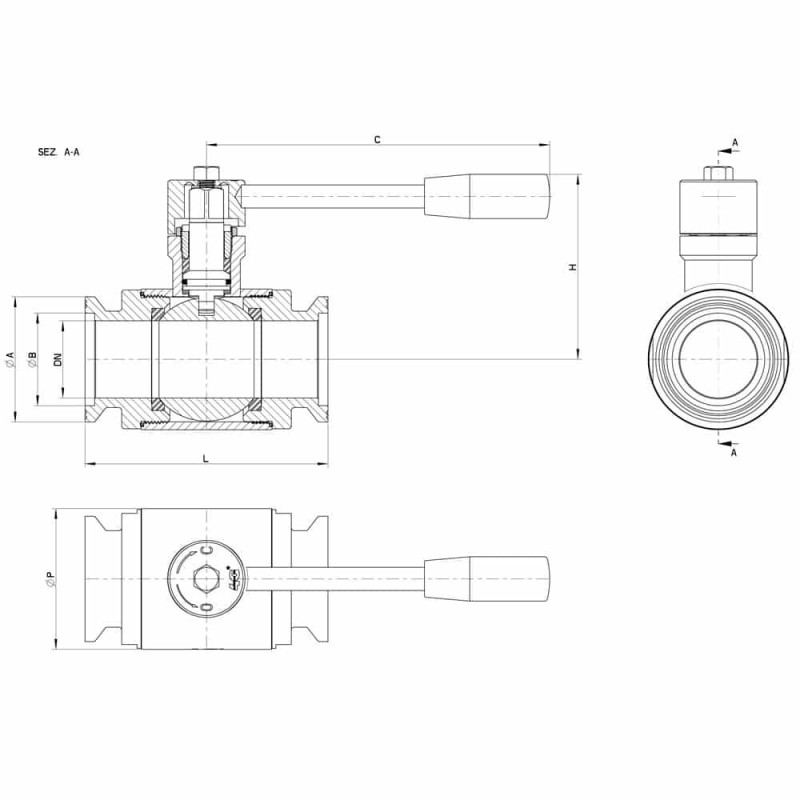

Технічні характеристики та розміри
| GAROLLA | DN | L | Ø A | Ø B | C | H | Ø P | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | (Reduced) 32 | 112 | 65 | 48 | 160 | 70 | 60 | 64 | 1,75 | - | 100131 63210 |
| 40 | 40 | 126 | 65 | 48 | 190 | 80 | 73 | 64 | 2,70 | - | 100131 63410 |
| 50 | (Reduced) 40 | 126 | 75 | 56 | 190 | 80 | 73 | 64 | 2.90 | - | 100131 63610 |
| 50 | 50 | 136 | 75 | 56 | 190 | 90 | 88 | 40 | 3,60 | - | 100131 63810 3D |
| 60 | (Reduced) 50 | 136 | 87 | 66 | 190 | 90 | 88 | 40 | 3,75 | - | 100131 63910 |
| 70 | 65 | 154 | 97 | 76 | 220 | 110 | 113 | 40 | 6,10 | - | 100131 64410 |
| 80 | 80 | 184 | 109 | 86 | 285 | 130 | 135 | 40 | 9,40 | 100131 44810 | 100131 64810 |
| 100 | 100 | 190 | 129 | 106 | 310 | 150 | 167 | 25 | 14,00 | 100131 45410 | 100131 65410 |
| 120 | (Reduced) 100 | 202 | 158 | 129 | 310 | 150 | 167 | 25 | 15,00 | 100131 45510 | 100131 65510 |

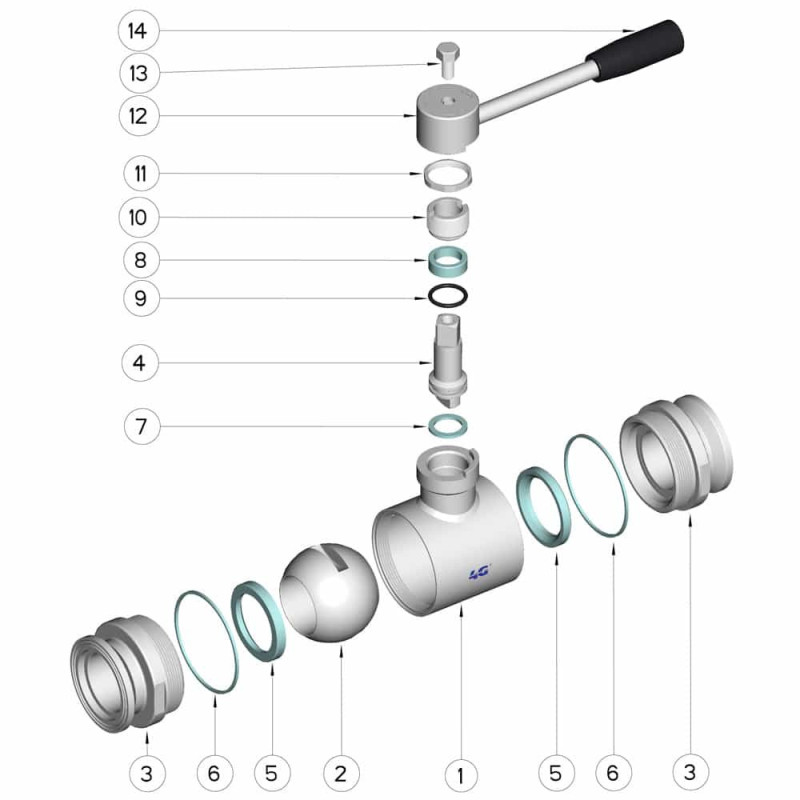

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
