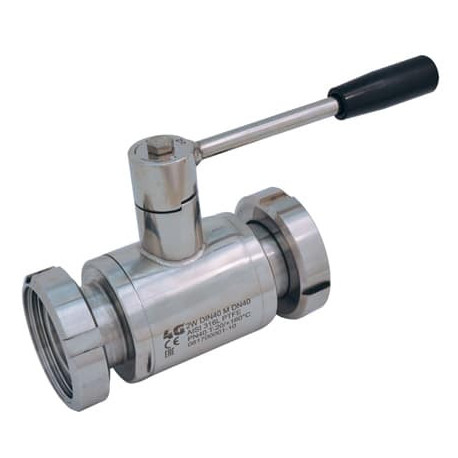

Кульовий кран 4G Ghidini 100127 DIN 11851 M/M, стандартне ущільнення
4G-100127
Новий товар

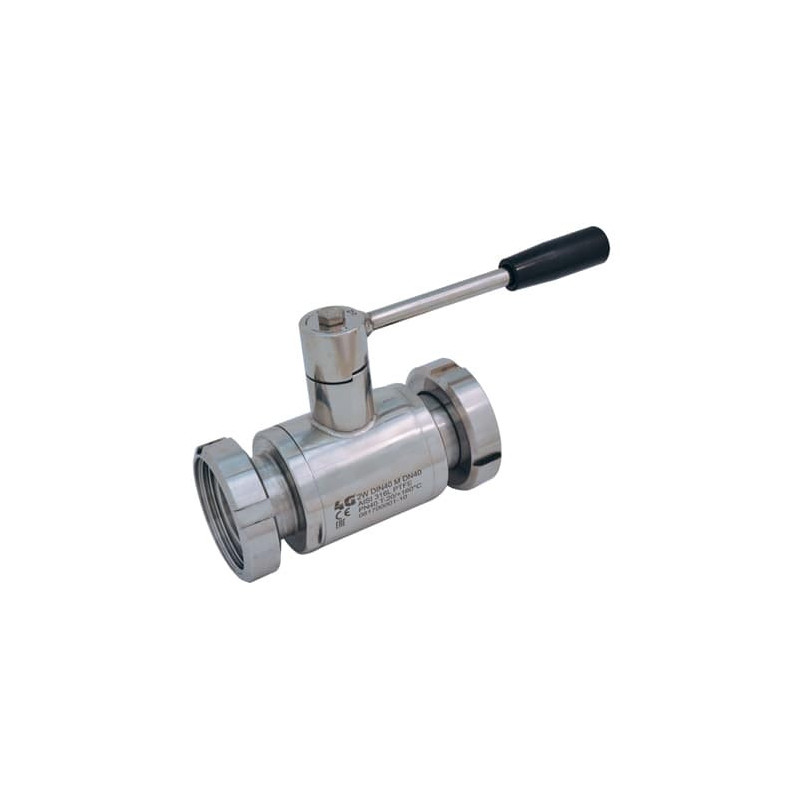

Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 M/M та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100127 DIN 11851 M/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 M/M та стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

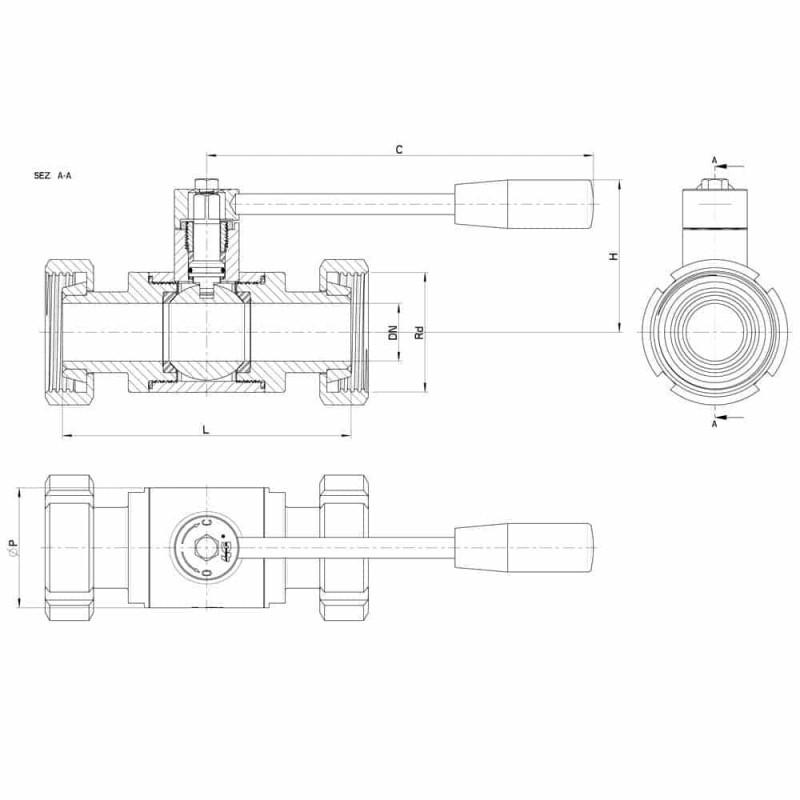

Технічні характеристики та розміри
| DN | Rd | L | C | H | Ø P | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 28 x 1/8" | 100 | 110 | 53 | 30 | 100 | 0,77 | - | 100127 60810 3D |
| 15 | 34 x 1/8" | 104 | 110 | 55 | 35 | 100 | 0,76 | - | 100127 61410 3D |
| 20 | 44 x 1/6" | 118 | 110 | 60 | 42 | 100 | 1,08 | - | 100127 62010 3D |
| 25 | 52 x 1/6" | 124 | 160 | 66 | 52 | 64 | 1,66 | - | 100127 62610 3D |
| 32 | 58 x 1/6" | 130 | 160 | 71 | 60 | 64 | 1,98 | - | 100127 63010 3D |
| 40 | 65 x 1/6" | 144 | 190 | 96 | 73 | 64 | 3,18 | - | 100127 63410 3D |
| 50 | 78 x 1/6" | 156 | 190 | 104 | 89 | 40 | 4,64 | - | 100127 63810 3D |
| 65 | 95 x 1/6" | 172 | 225 | 119 | 113 | 40 | 7,67 | - | 100127 64410 3D |
| 80 | 110 x 1/4" | 194 | 290 | 130 | 136 | 40 | 11,72 | 100127 44810 | 100127 64810 3D |
| 100 | 130 x 1/4" | 206 | 325 | 144 | 167 | 25 | 17,26 | 100127 45410 | 100127 65410 3D |

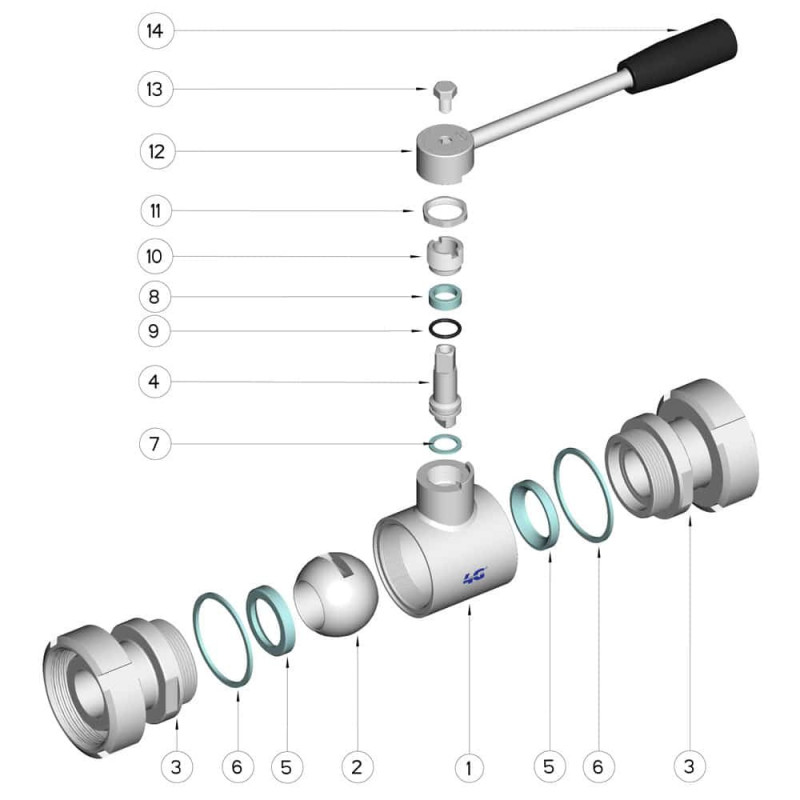

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
