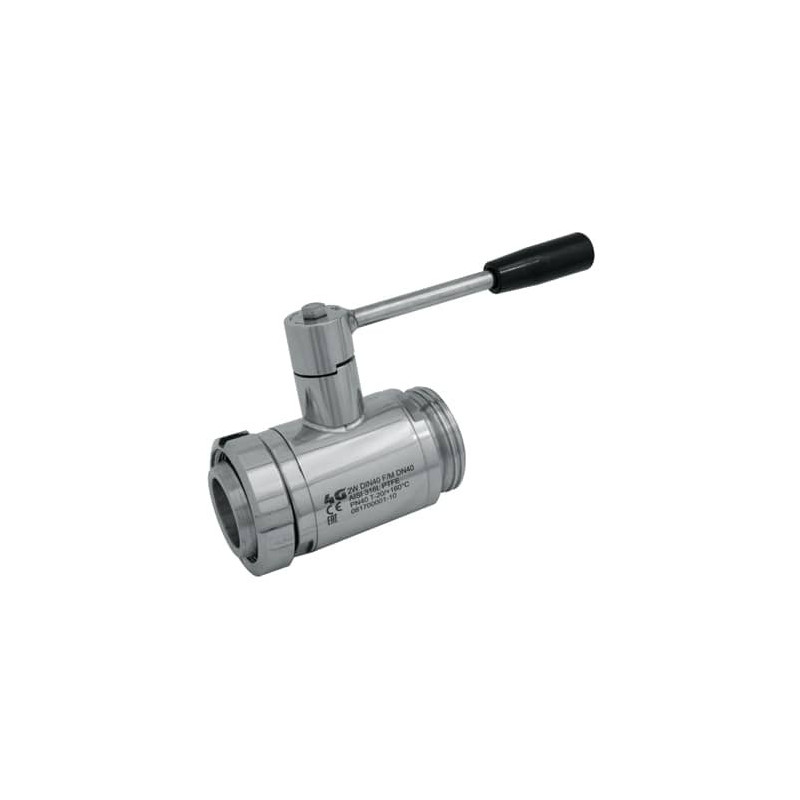

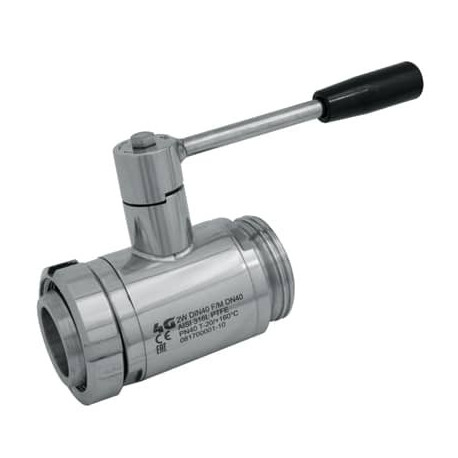

Кульовий кран 4G Ghidini 100126 DIN 11851 F/M, стандартне ущільнення
4G-100126
Новий товар
Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 F/M та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100126 DIN 11851 F/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 F/M та стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

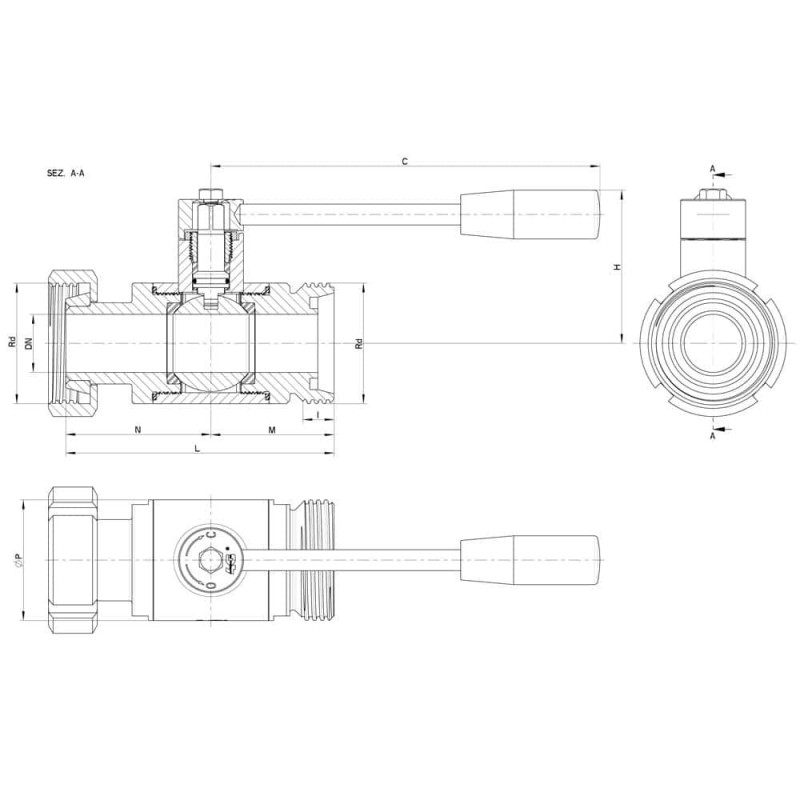

Технічні характеристики та розміри
| DN | Rd | L | M | N | I | C | H | Ø P | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 28 x 1/8" | 94 | 44 | 50 | 12 | 110 | 50 | 30 | 100 | 0,50 | - | 100126 60810 3D |
| 15 | 34 x 1/8" | 98 | 46 | 52 | 12 | 110 | 55 | 35 | 100 | 0,65 | - | 100126 61410 3D |
| 20 | 44 x 1/6" | 110 | 51 | 59 | 14 | 110 | 60 | 42 | 100 | 0,91 | - | 100126 62010 3D |
| 25 | 52 x 1/6" | 115 | 53 | 62 | 14 | 160 | 65 | 52 | 64 | 1,41 | - | 100126 62610 3D |
| 32 | 58 x 1/6" | 121 | 56 | 65 | 14 | 160 | 70 | 60 | 64 | 1,75 | - | 100126 63010 3D |
| 40 | 65 x 1/6" | 135 | 63 | 72 | 14 | 190 | 80 | 73 | 64 | 2,78 | - | 100126 63410 3D |
| 50 | 78 x 1/6" | 146 | 68 | 78 | 14 | 190 | 90 | 88 | 40 | 4,03 | - | 100126 63810 3D |
| 65 | 95 x 1/6" | 163 | 77 | 86 | 16 | 220 | 110 | 113 | 40 | 6,80 | - | 100126 64410 3D |
| 80 | 110 x 1/4" | 189 | 92 | 97 | 20 | 285 | 130 | 135 | 40 | 10,00 | 100126 44810 | 100126 64810 3D |
| 100 | 130 x 1/4" | 198 | 95 | 103 | 20 | 310 | 150 | 167 | 25 | 14,17 | 100126 45410 | 100126 65410 3D |

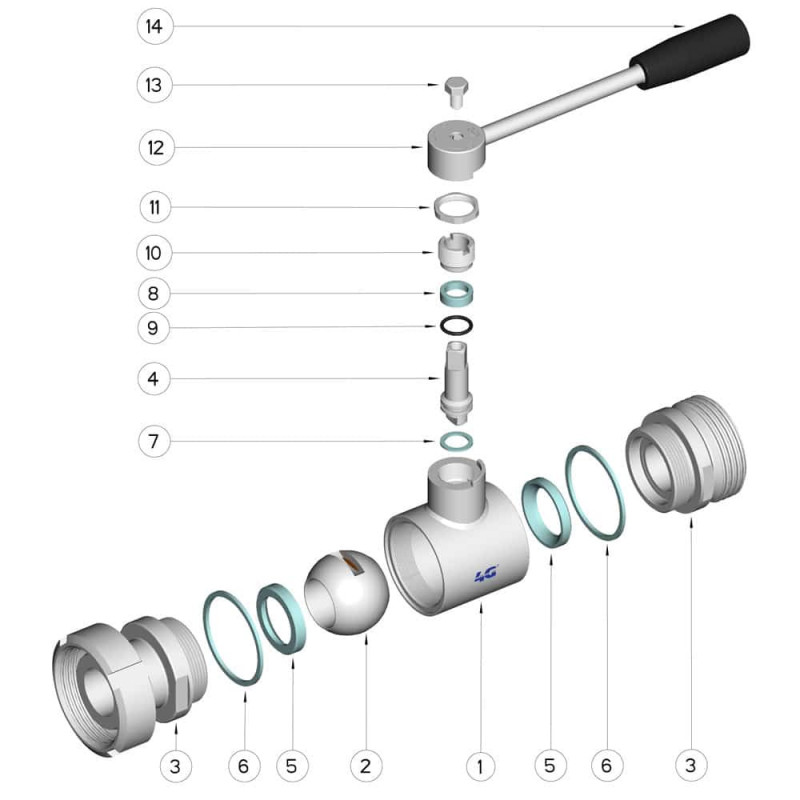

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
