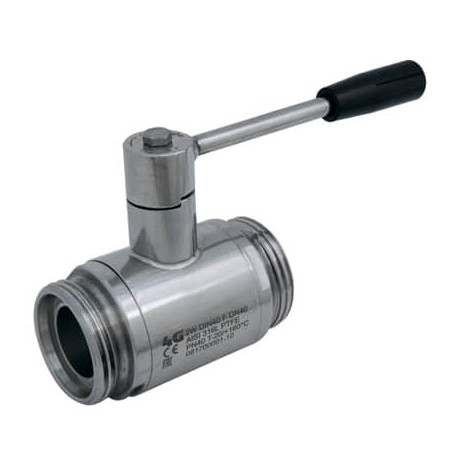

Кульовий кран 4G Ghidini 100125 DIN 11851 F/F, стандартне ущільнення
4G-100125
Новий товар

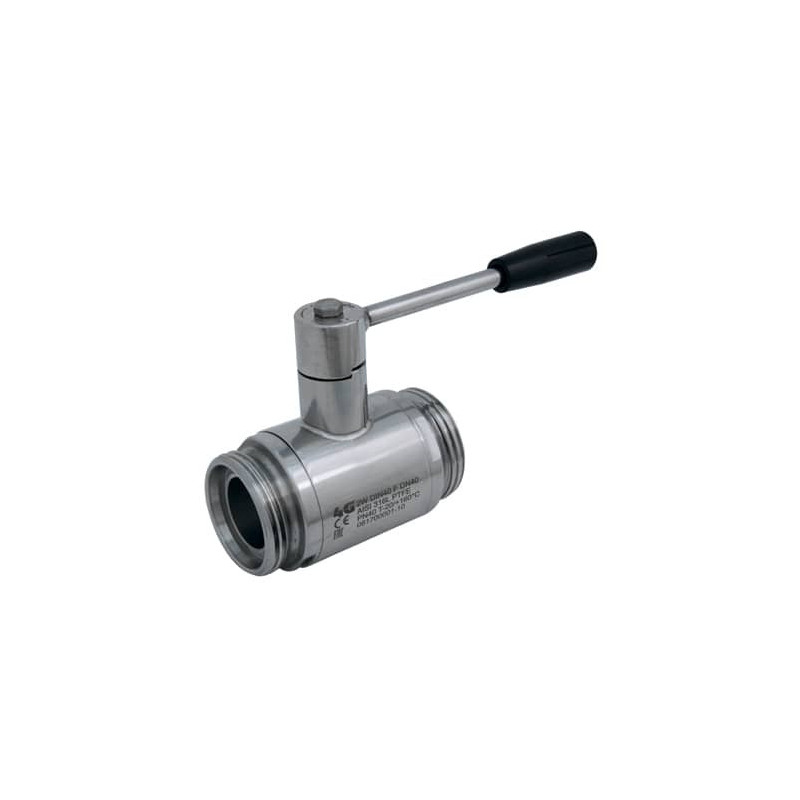

Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 F/F та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100125 DIN 11851 F/F, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini з молочною різьбою DIN 11851 F/F та стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

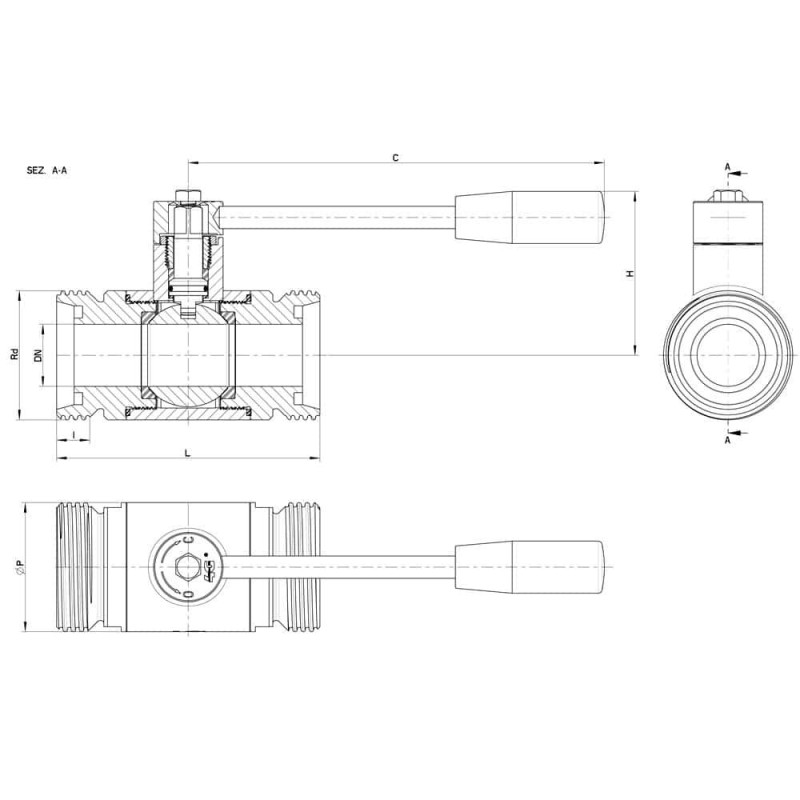

Технічні характеристики та розміри
| DIN | DN | Rd | L | I | C | H | Ø P | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 10 | 28 x 1/8" | 88 | 12 | 110 | 53 | 30 | 100 | 0,47 | - | 100125 60810 3D |
| 15 | 15 | 34 x 1/8" | 92 | 12 | 110 | 55 | 35 | 100 | 0.59 | - | 100125 61410 3D |
| 20 | 20 | 44 x 1/6" | 102 | 14 | 110 | 60 | 42 | 100 | 0.85 | - | 100125 62010 3D |
| 25 | 25 | 52 x 1/6" | 106 | 14 | 160 | 66 | 52 | 64 | 1.30 | - | 100125 62610 3D |
| 32 | 32 | 58 x 1/6" | 112 | 14 | 160 | 71 | 60 | 64 | 1.57 | - | 100125 63010 3D |
| 40 | 40 | 65 x 1/6" | 126 | 14 | 190 | 96 | 73 | 64 | 2.77 | - | 100125 63410 3D |
| 50 | 50 | 78 x 1/6" | 136 | 14 | 190 | 104 | 89 | 40 | 3.89 | - | 100125 63810 3D |
| 65 | 65 | 95 x 1/6" | 154 | 16 | 225 | 119 | 113 | 40 | 6.47 | - | 100125 64410 3D |
| 80 | 80 | 110 x 1/4" | 184 | 20 | 290 | 130 | 136 | 40 | 10.30 | 100125 44810 | 100125 64810 3D |
| 100 | 100 | 130 x 1/4" | 190 | 20 | 325 | 144 | 167 | 25 | 15.29 | 100125 45410 | 100125 65410 3D |
| 125 | (Reduced) 100 | 160 x 1/4" | 202 | 25 | 325 | 144 | 167 | 25 | 16.78 | 100125 45510 | 100125 65510 3D |

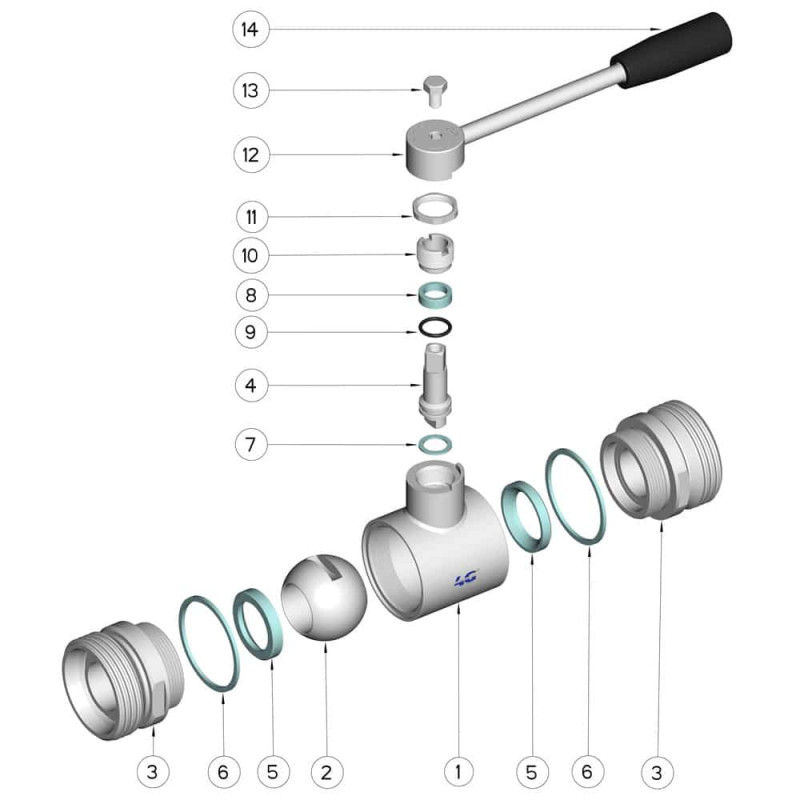

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
