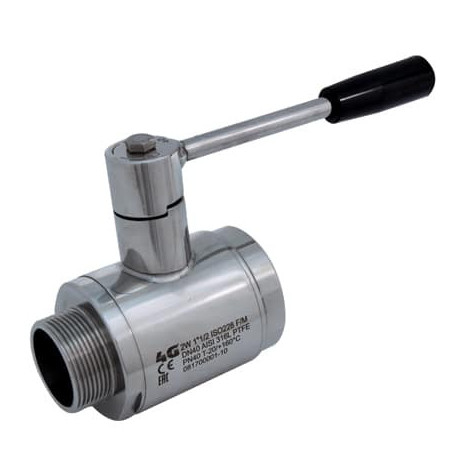

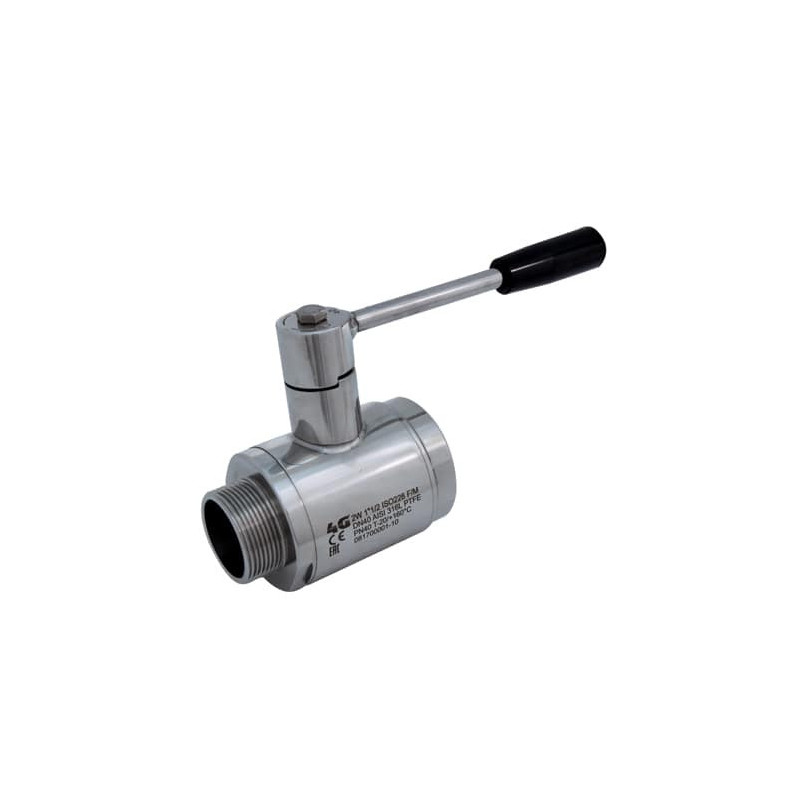

Кульовий кран 4G Ghidini 100109 ISO 228 F/M, стандартне ущільнення
4G-100109
Новий товар
Двоскладовий кульовий кран 4G Ghidini з різьбовим приєднанням ISO 228 F/M та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100109 ISO 228 F/M, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini з різьбовим приєднанням ISO 228 F/M та стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

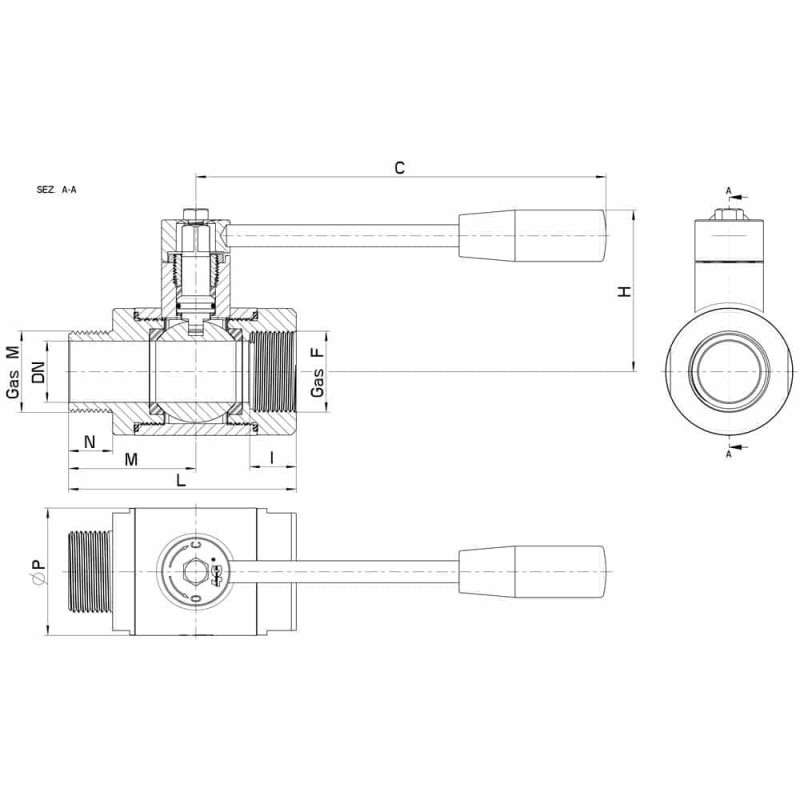

Технічні характеристики та розміри
| G | DN | L | I | N | M | C | H | Ø P | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 | 64 | 13 | 11 | 38 | 110 | 53 | 30 | 100 | 0,38 | - | 100109 60410 3D |
| 3/8" | 10 | 66 | 13 | 13 | 40 | 110 | 53 | 30 | 100 | 0,37 | - | 100109 60810 3D |
| 1/2" | 15 | 76 | 15 | 15 | 45 | 110 | 55 | 35 | 100 | 0,45 | - | 100109 61410 3D |
| 3/4" | 20 | 85 | 17 | 16 | 49 | 110 | 59 | 42 | 100 | 0,66 | - | 100109 62010 3D |
| 1" | 25 | 93 | 19 | 18 | 52 | 160 | 66 | 52 | 64 | 1,10 | - | 100109 62610 3D |
| 1"1/4 | 32 | 103 | 19 | 20 | 57 | 160 | 71 | 60 | 64 | 1,38 | - | 100109 63010 3D |
| 1"1/2 | 40 | 116 | 20 | 20 | 64 | 190 | 96 | 73 | 64 | 2,50 | - | 100109 63410 3D |
| 2" | 50 | 131 | 20 | 24 | 73 | 190 | 104 | 89 | 40 | 3,68 | - | 100109 63810 3D |
| 2"1/2 | 65 | 145 | 20 | 25 | 81 | 225 | 119 | 113 | 40 | 6,07 | - | 100109 64410 3D |
| 3" | 80 | 170 | 22 | 30 | 95 | 290 | 130 | 136 | 40 | 9,80 | 100109 44810 | 100109 64810 3D |
| 4" | 100 | 193 | 26 | 36 | 104 | 325 | 144 | 167 | 25 | 15,67 | 100109 45410 | 100109 65410 3D |

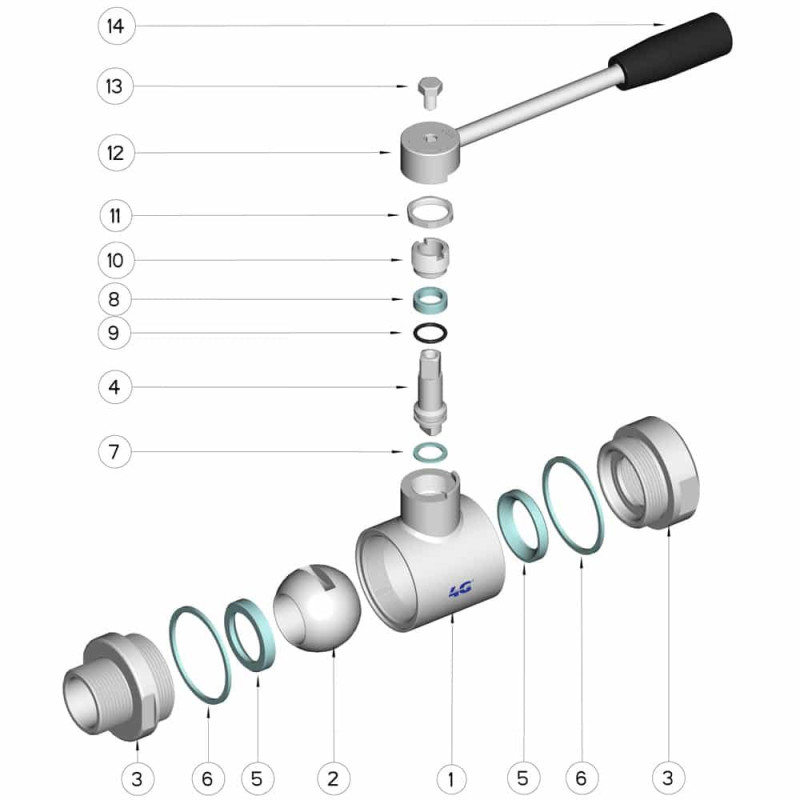

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
