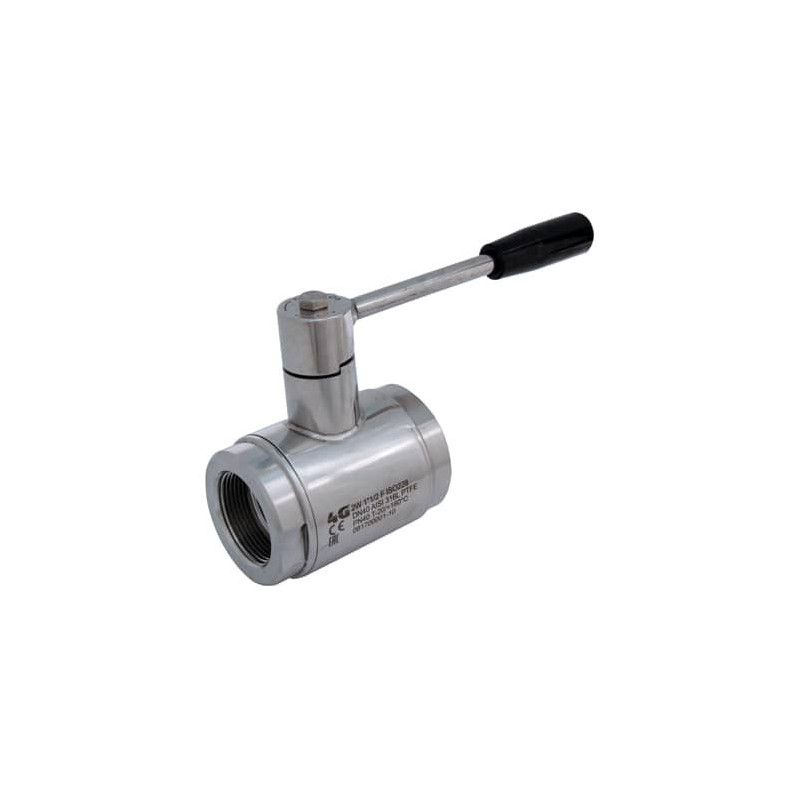

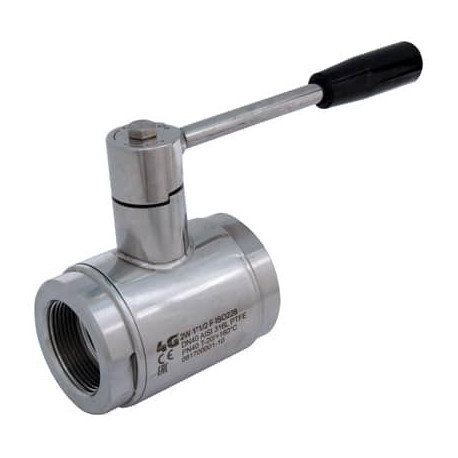

Кульовий кран 4G Ghidini 100101 ISO 228 F, стандартне ущільнення
4G-100101
Новий товар
Двоскладовий кульовий кран 4G Ghidini з внутрішньою різьбою ISO 228 F та стандартним ущільненням Tenuta Standard.
Інформація
Кульовий кран 4G Ghidini 100101 ISO 228 F, стандартне ущільнення — Двоскладовий кульовий кран 4G Ghidini з внутрішньою різьбою ISO 228 F та стандартним ущільненням Tenuta Standard.
Tenuta Standard — стандартне ущільнення кульового крана. Таке виконання підходить для звичайних задач перекриття потоку в технологічних і промислових лініях. Для харчових або в’язких продуктів, де важлива мінімізація мертвих зон, окремо розглядають виконання Tenuta Integrale.

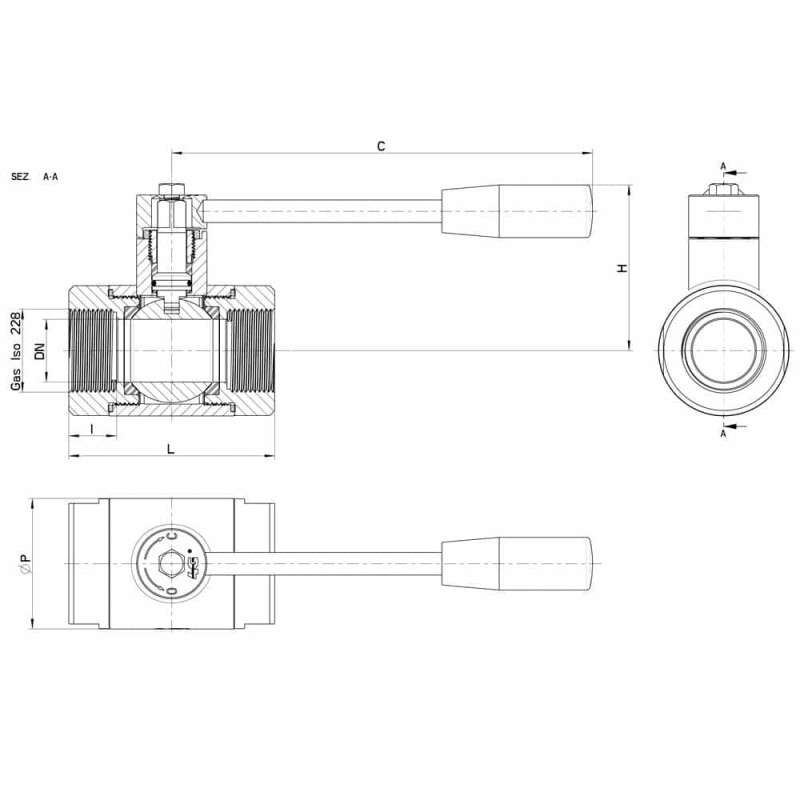

Технічні характеристики та розміри
| Gas Iso 228 | DN | L | I | C | H | ØP | PN | Kg | CODICE AISI 304L | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4" | 10 | 52 | 13 | 110 | 53 | 30 | 100 | 0,36 | - | 100101 60410 3D |
| 3/8" | 10 | 52 | 13 | 110 | 53 | 30 | 100 | 0,34 | - | 100101 60810 3D |
| 1/2" | 15 | 62 | 15 | 110 | 55 | 35 | 100 | 0,46 | - | 100101 61410 3D |
| 3/4" | 20 | 72 | 17 | 110 | 59 | 42 | 100 | 0,64 | - | 100101 62010 3D |
| 1" | 25 | 82 | 19 | 160 | 66 | 52 | 64 | 1,10 | - | 100101 62610 3D |
| 1"1/4 | 32 | 92 | 19 | 160 | 71 | 60 | 64 | 1,32 | - | 100101 63010 3D |
| 1"1/2 | 40 | 104 | 20 | 190 | 96 | 73 | 64 | 2,51 | - | 100101 63410 3D |
| 2" | 50 | 116 | 20 | 190 | 104 | 89 | 40 | 3,68 | - | 100101 63810 3D |
| 2"1/2 | 65 | 128 | 20 | 225 | 119 | 113 | 40 | 5,98 | - | 100101 64410 3D |
| 3" | 80 | 150 | 22 | 290 | 130 | 136 | 40 | 9,83 | 100101 44810 | 100101 64810 3D |
| 4" | 100 | 178 | 26 | 325 | 144 | 167 | 25 | 16,38 | 100101 45410 | 100101 65410 3D |

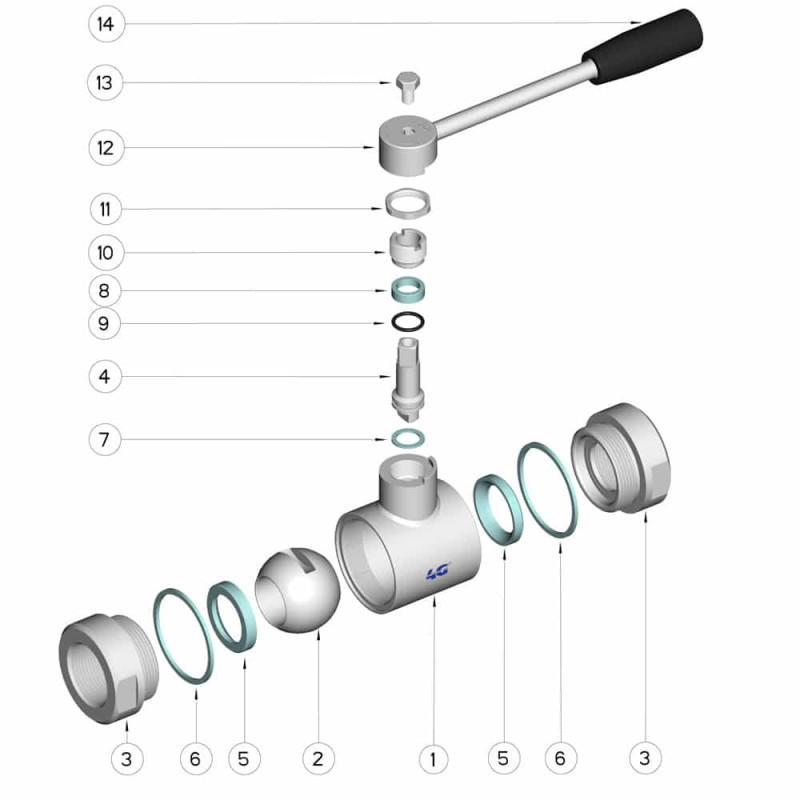

| POSIZIONE | DENOMINAZIONE | PEZZI | MATERIALE |
|---|---|---|---|
| 1 | Corpo | 1 | AISI (304L) 316L |
| 2 | Sfera | 1 | AISI (304L) 316L |
| 3 | Manicotti | 2 | AISI (304L) 316L |
| 4 | Perno | 1 | AISI (304L) 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 303 |
| 11 | Controdado | 1 | AISI 303 |
| 12 | Leva | 1 | AISI 304L |
| 13 | Vite | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLASTO (PF) |
