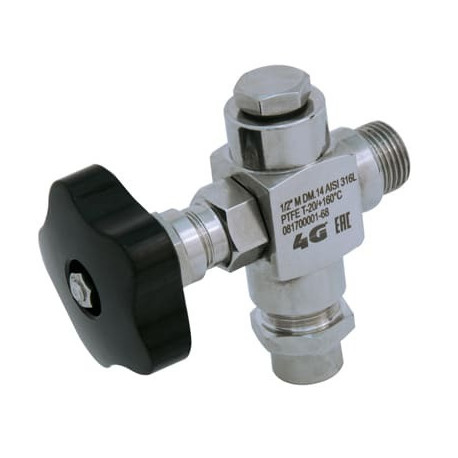

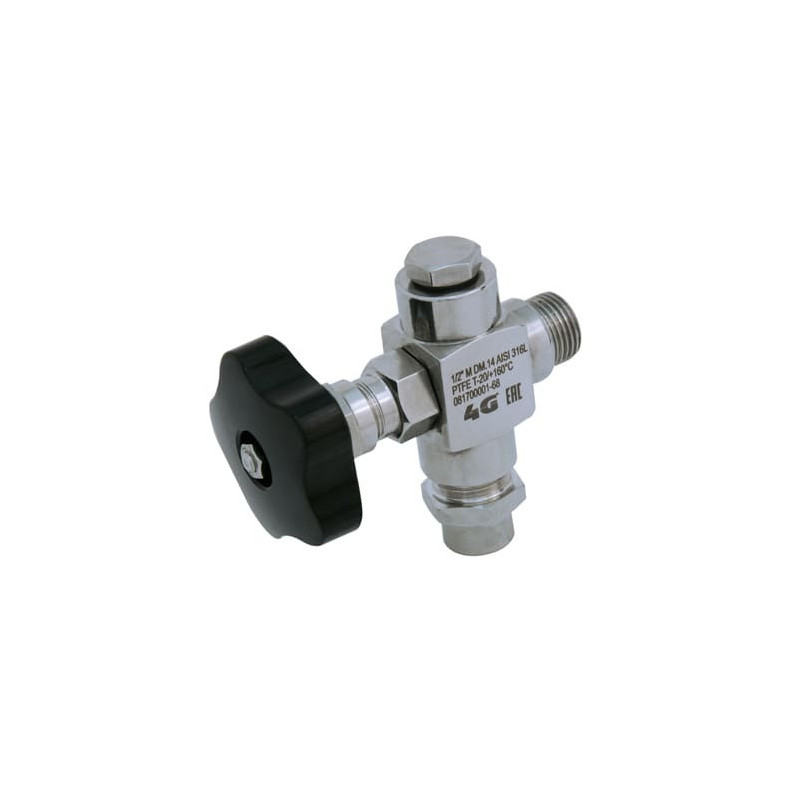

Кран рівнеміра верхній / нижній 4G Ghidini 688006 62300
688006 62300
Новий товар
Верхній або нижній кран рівнеміра, ISO 228, AISI 316L, ручний маховик, виконання 1" × Ø20. У заявках ADUE може зустрічатися як 25A08945 Top level carrier complete group.
Інформація
Кран рівнеміра верхній / нижній 4G Ghidini 688006 62300
4G Ghidini 688006 — верхній або нижній кран рівнеміра для роботи зі скляною трубкою рівнеміра. Виконання з ручним маховиком, зовнішньою різьбою ISO 228, матеріал корпусу AISI 316L / 1.4404.
- Тип: верхній / нижній кран рівнеміра.
- Привід: ручний маховик.
- З’єднання: ISO 228, зовнішня різьба.
- Матеріал: AISI 316L / 1.4404.
- Температура роботи: -50…+200 °C.
- Зовнішнє виконання: полірування.

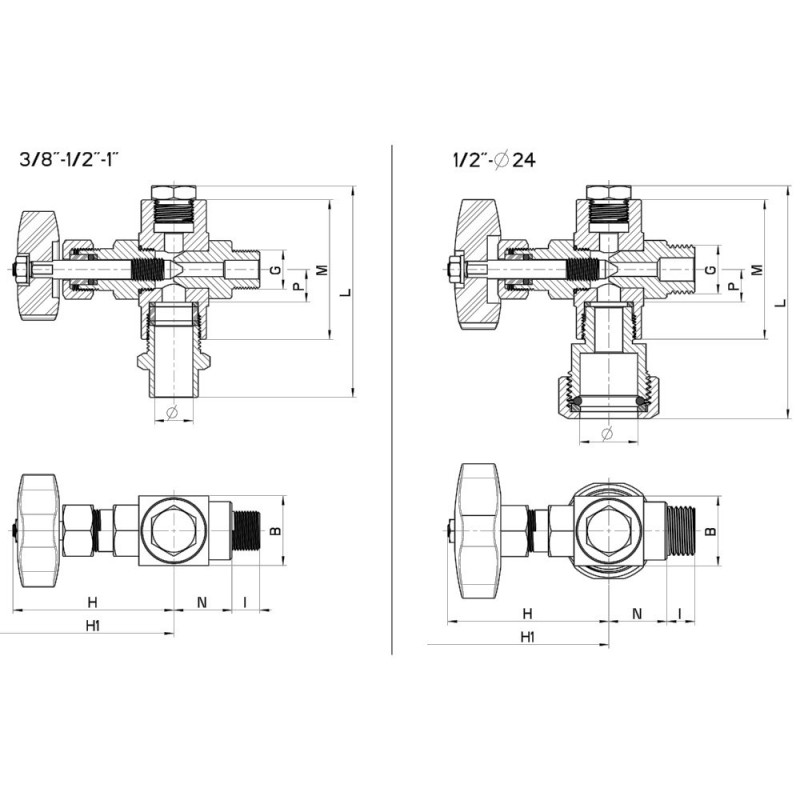

Технічна таблиця AISI 316L
| G | Ø | L | B | M | P | N | I | H | H1 | PN | Kg | CODE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1" | 20 | 83 | 40 | 53 | 18 | 25 | 14 | 110 | 127 | 16 | 1,20 | 688006 62300 |

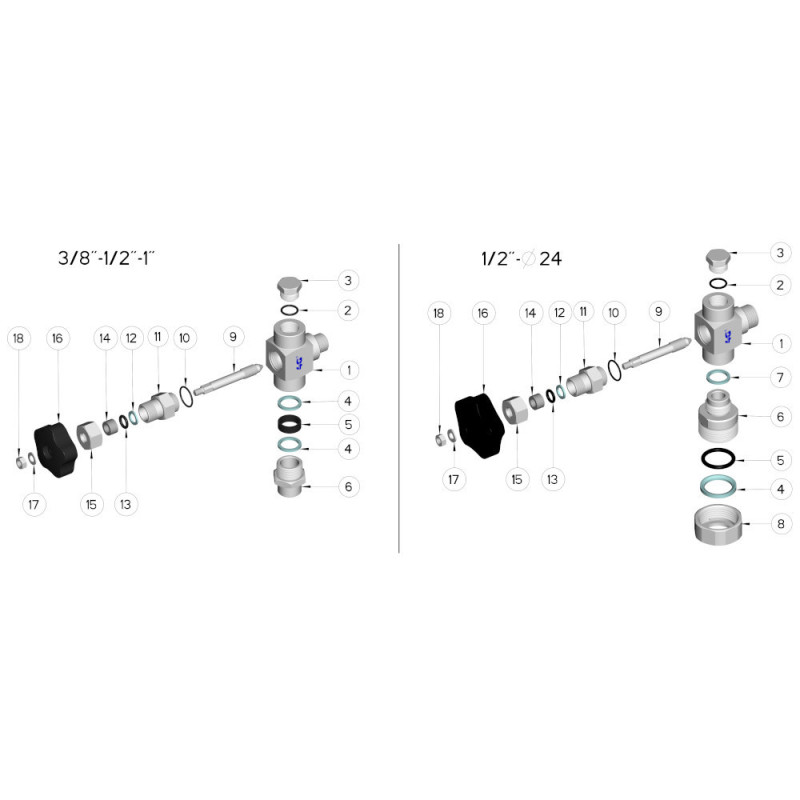

Специфікація основних деталей
| POS. | DENOMINATION | PCS | MAT. |
|---|---|---|---|
| 1 | Body | 1 | AISI 316L |
| 2 | OR Tappo | 1 | FKM |
| 3 | Plug | 1 | AISI 316L |
| 4 | Seal | 2 / 1 | PTFE |
| 5 | OR / Guarnizione Stringivetro | 1 | FKM |
| 6 | Stringivetro | 1 | AISI 316L |
| 7 | Guarnizione tubo vetro | 1 | PTFE |
| 8 | Ring nut | 1 | AISI 316L |
| 9 | Asta Spillo | 1 | AISI 316L |
| 10 | OR | 1 | FKM |
| 11 | Vitone / Premistoppa | 1 | AISI 316L |
| 12 | Seal | 1 | PTFE |
| 13 | OR | 1 | FKM |
| 14 | Seal | 1 | PTFE + Vetro |
| 15 | Dado premistoppa | 1 | AISI 316L |
| 16 | Volantino | 1 | Duroplast |
| 17 | Washer | 1 | AISI 304L |
| 18 | Nut | 1 | AISI 304L |
Технічний лист 4G Ghidini 688006, PDF
Інші розміри цієї серії доступні за запитом. У картці наведено виконання 688006 62300.
Крос-коди ADUE та пошук за кодами обладнання
Пошук за кодами ADUE / крос-коди в документації ємностей. У запитах на запасні частини до ємностей ADUE цей вузол може проходити як верхній вузол рівнеміра.
| Код у запиті / маркування | Назва в документації | Що перевіряти / відповідність |
|---|---|---|
| 25A08945 | Top level carrier complete group | верхній кран / вузол рівнеміра 4G Ghidini 688006 62300 |
| ADUE 50A01207 | обладнання / ємність | вузол рівнеміра ємності; перевіряти за фото та маркуванням на корпусі |
| 1" M DM.20 AISI 316L | маркування на корпусі | орієнтир для підбору виконання 1" × Ø20 |
| 44W1045A025 | Kit Gaskets | супутній комплект ущільнень для вузла рівнеміра 4G Ghidini 808068 |
| 25A00006 | Ring sealing flange | супутнє ущільнення / кільце фланця; підбирати за вузлом і розміром |
Внутрішні коди ADUE наведені для пошуку та підбору запасних частин. Перед замовленням бажано звірити фото, маркування на корпусі, різьбу, діаметр трубки рівнеміра та матеріал ущільнень.
