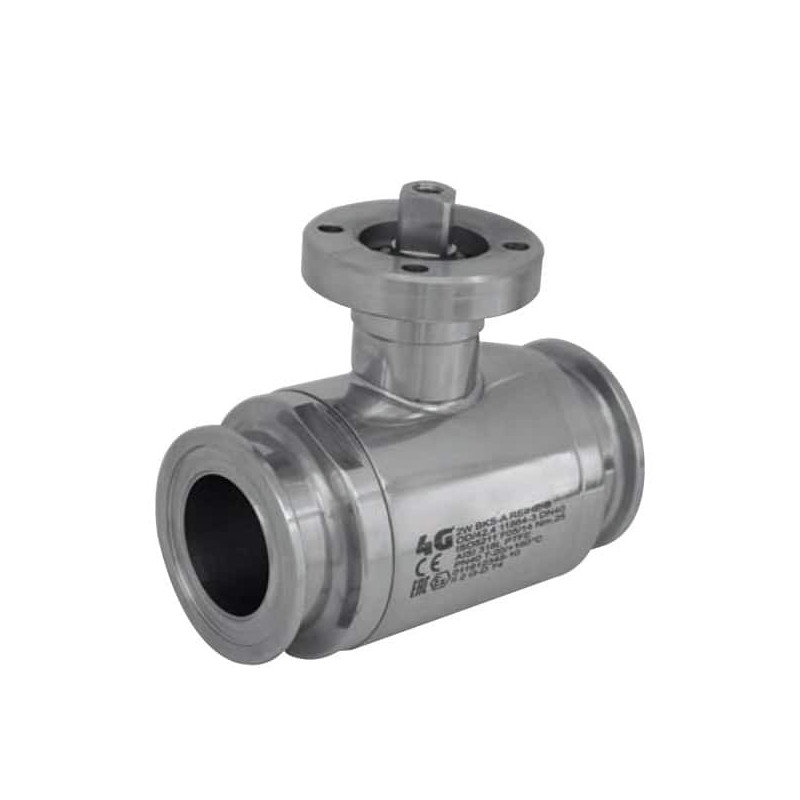

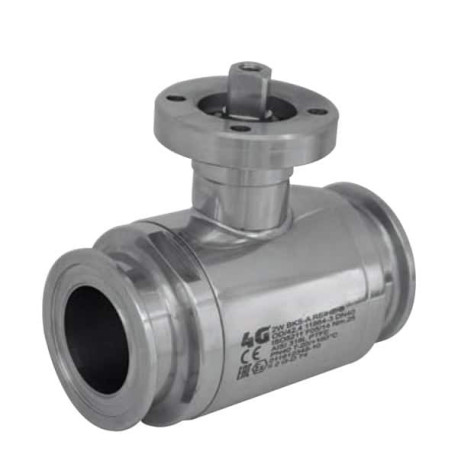

Асептичний кран 4G Ghidini 133069, площадка ISO 5211, DIN11864-3 Reihe A, BKS M, Tenuta Integrale

Артикул 4G-133069-REIHE-A-BKS-M

Стан: Новий товар

Асептичний кран 4G Ghidini 133069, площадка ISO 5211, DIN11864-3 Reihe A, BKS M, Tenuta Integrale. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Асептичний кульовий кран 4G Ghidini 133069 DIN 11864-3 Reihe A, BKS Form A M, гігієнічне виконання Tenuta Integrale — Асептичний кульовий кран 4G Ghidini 133069, DIN 11864-3 Reihe A, BKS Form A M, виконання: гігієнічне виконання Tenuta Integrale.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Серія ASEPTIK / DIN 11864-3 призначена для гігієнічних трубопровідних систем, де важливі якість внутрішньої поверхні, контрольована геометрія приєднання та можливість санітарного очищення лінії.

Tenuta Integrale — гігієнічне виконання з PTFE-ущільненням, яке заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

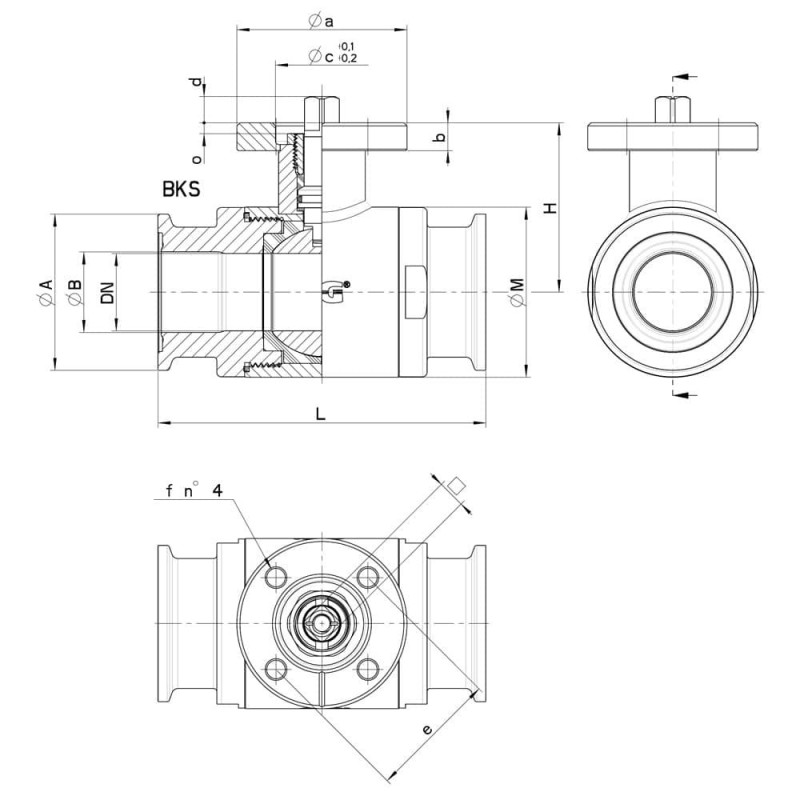

Технічні характеристики та розміри

DN	BKS - Form A	L	Ø A	Ø B	H	Ø M	PN	ISO-DIN	Ø a	b	Ø cxo	□	d	e	f	n°4 viti	Nm	Kg	CODICE AISI 316L
10	Ø 34	88	34	10	42	35	100	F.03	46	9	25x3	9	8	36	6	M5x16	6	-	133069 61410
10	Ø 34	88	34	10	42	35	100	F.04	54	9	30x3	11	10	42	6	M5x16	6	-	133069 6141F
15	Ø 34	92	34	16	45	42	100	F.03	46	9	25x3	9	8	36	6	M5x16	9	-	133069 61910
15	Ø 34	92	34	16	45	42	100	F.04	54	9	30x3	11	10	42	6	M5x16	9	-	133069 6191F
20	Ø 50,5	102	50,5	20	52	48	100	F.04	54	9	30x3	11	10	42	6	M5x16	13	-	133069 62010
20	Ø 50,5	102	50,5	20	52	48	100	F.05	65	9	35x3	14	13	50	7	M6x16	13	-	133069 6201F
25	Ø 50,4	106	50,5	26	55	55	64	F.04	54	9	30x3	11	10	42	6	M5x16	22	-	133069 62810
25	Ø 50,4	106	50,5	26	55	55	64	F.05	65	9	35x3	14	13	50	7	M6x16	22	-	133069 6281F
32	Ø 50,4	112	50,5	32	59,5	65	64	F.04	54	9	30x3	11	10	42	6	M5x16	25	-	133069 63010
32	Ø 50,4	112	50,5	32	59,5	65	64	F.05	65	9	35x3	14	13	50	7	M6x16	25	-	133069 6301F
40	Ø 64	126	64	38	79,5	80	64	F.05	65	12	35X4	14	13	50	7	M6X20	32	-	133069 63510
40	Ø 64	126	64	38	79,5	80	64	F.07	90	12	55x4	17	15	70	9	M8x20	32	-	133069 6351F
50	Ø 77,5	136	77,5	50	87	95	40	F.05	65	12	35x4	14	13	50	7	M6x20	37	-	133069 64010
50	Ø 77,5	136	77,5	50	87	95	40	F.07	90	12	55x4	17	15	70	9	M8x20	37	-	133069 6401F
65	Ø 91	154	91	66	94,5	113	40	F.07	90	12	55x4	17	15	70	9	M8x20	60	-	133069 64610
65	Ø 91	154	91	66	94,5	113	40	F.10	120	12	70x4	22	18	102	11	M10x25	60	-	133069 6461F
80	Ø 106	184	106	81	106	140	40	F.07	90	12	55x4	17	15	70	9	M8x20	75	-	103069 64910
80	Ø 106	184	106	81	106	140	40	F.10	120	12	70x4	22	18	102	11	M10x25	75	-	133069 6491F
100	Ø 130	190	130	100	120	167	25	F.07	90	12	55x4	17	15	70	9	M8x20	85	-	133069 65610
100	Ø 130	190	130	100	120	167	25	F.10	120	12	70x4	22	18	102	11	M10x25	85	-	133069 6561F

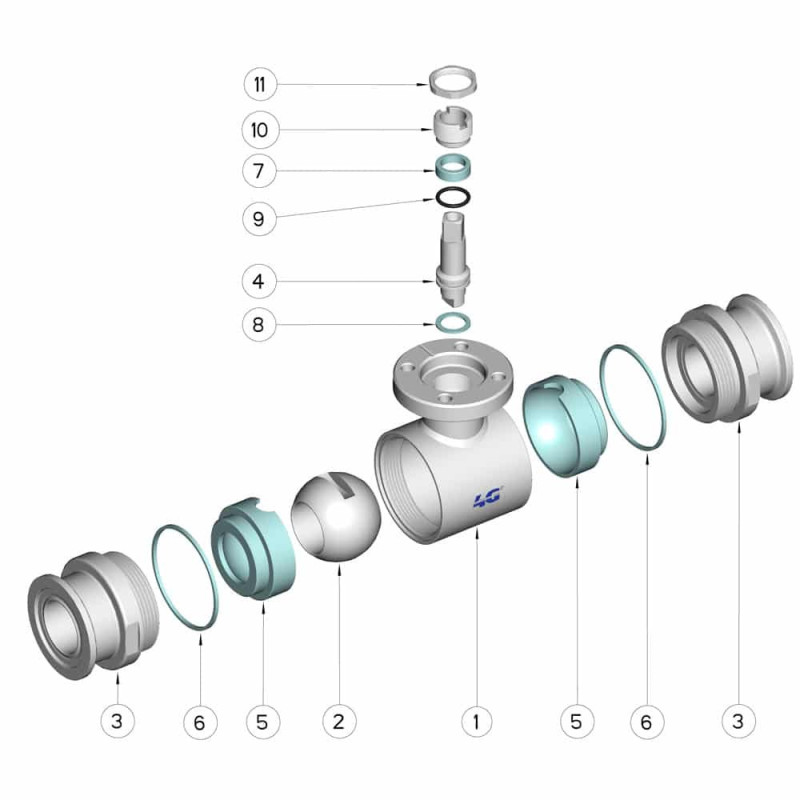

Pos.	Denominazione	P.zi	Mat.
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Технічний лист 4G Ghidini 4G-133069-REIHE-A-BKS-M
