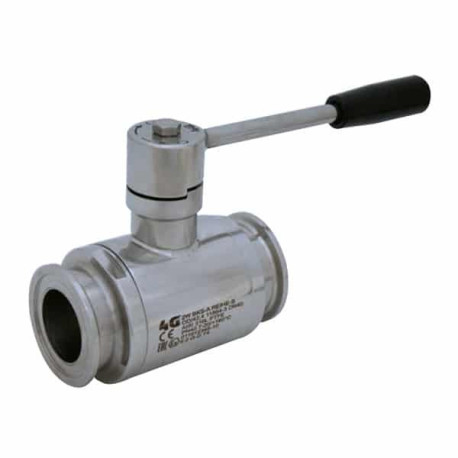

Асептичний кран 4G Ghidini 130169 DIN11864-3 Reihe C, BKS M, Tenuta Integrale
4G-130169-REIHE-C-BKS-M
Новий товар
Асептичний кульовий кран 4G Ghidini 130169, DIN 11864-3 Reihe C, BKS Form A M, виконання: гігієнічне виконання Tenuta Integrale.
Інформація
Асептичний кран 4G Ghidini 130169 DIN11864-3 Reihe C, BKS M, Tenuta Integrale — Асептичний кульовий кран 4G Ghidini 130169, DIN 11864-3 Reihe C, BKS Form A M, виконання: гігієнічне виконання Tenuta Integrale.
Серія ASEPTIK / DIN 11864-3 призначена для гігієнічних трубопровідних систем, де важливі якість внутрішньої поверхні, контрольована геометрія приєднання та можливість санітарного очищення лінії.
Tenuta Integrale — гігієнічне виконання з PTFE-ущільненням, яке заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

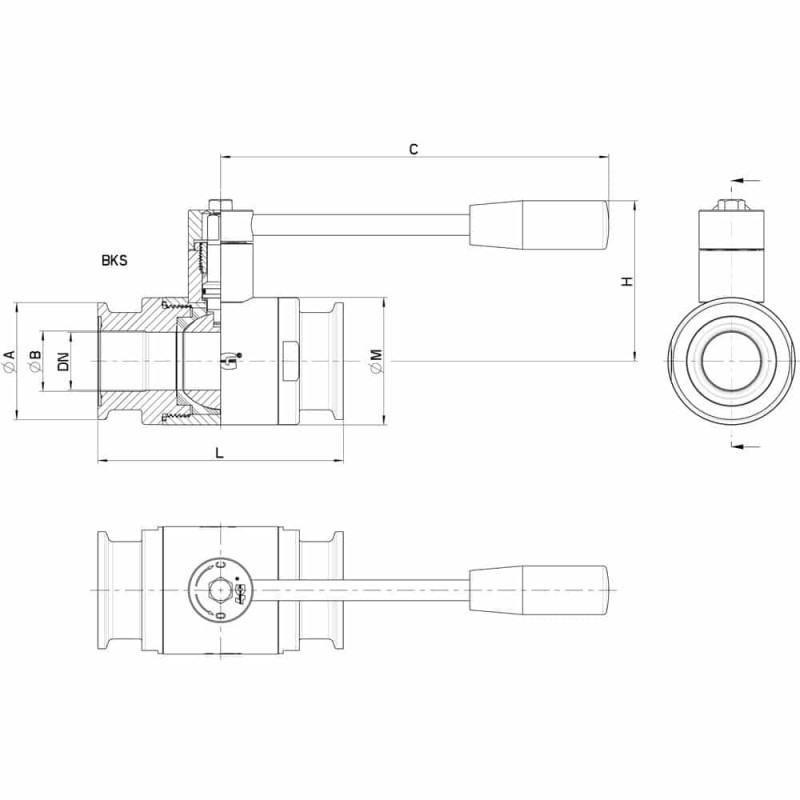

Технічні характеристики та розміри
| INCH | DN | BKS - Form A | L | Ø A | Ø B | C | H | Ø M | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 10 | Ø 34 | 88 | 34 | 9,4 | 110 | 55 | 35 | 100 | - | 130169 61210 |
| 3/4" | 15 | Ø 34 | 92 | 34 | 15 | 110 | 60 | 42 | 100 | - | 130169 61810 |
| 1" | 20 | Ø 50,5 | 102 | 50,5 | 22,1 | 160 | 65 | 48 | 100 | - | 130169 62410 |
| 1" | 25 | Ø 50,5 | 106 | 50,5 | 22,1 | 160 | 70 | 55 | 64 | - | 130169 62610 |
| 1" 1/2 | 32 | Ø 64 | 112 | 64 | 34,8 | 160 | 75 | 65 | 64 | - | 130169 63210 |
| 1" 1/2 | 40 | Ø 64 | 126 | 64 | 34,8 | 190 | 85 | 80 | 64 | - | 130168 63410 |
| 2" | 40 | Ø 77,5 | 126 | 77,5 | 47,5 | 190 | 85 | 80 | 40 | - | 130168 63610 |
| 2" | 50 | Ø 77,5 | 136 | 77,5 | 47,5 | 190 | 95 | 95 | 40 | - | 130169 63810 |
| 2" 1/2 | 50 | Ø 91 | 136 | 91 | 60,2 | 190 | 95 | 95 | 40 | - | 130169 64210 |
| 2" 1/2 | 65 | Ø 91 | 154 | 91 | 60,2 | 220 | 115 | 113 | 40 | - | 130169 64410 |
| 3" | 65 | Ø 106 | 154 | 106 | 72,9 | 220 | 115 | 113 | 40 | - | 130169 64510 |
| 3" | 80 | Ø 106 | 184 | 106 | 72,9 | 285 | 135 | 140 | 40 | - | 130169 64810 |
| 4" | 100 | Ø 130 | 190 | 130 | 97,4 | 310 | 150 | 167 | 25 | - | 130169 65410 |

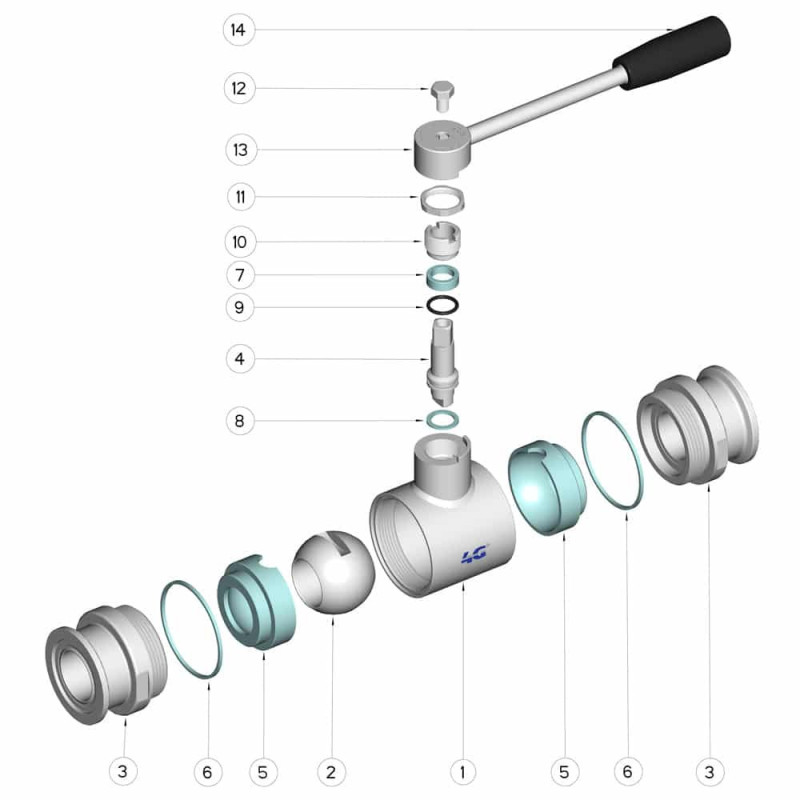

| Pos. | Denominazione | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Controdado | 1 | AISI 304L |
| 12 | Vite | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
