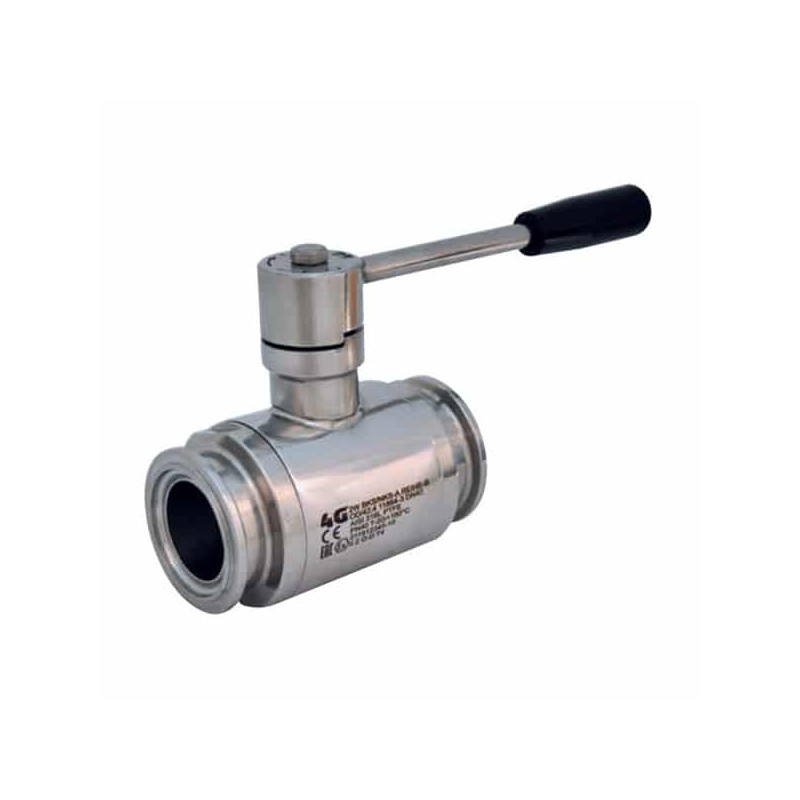

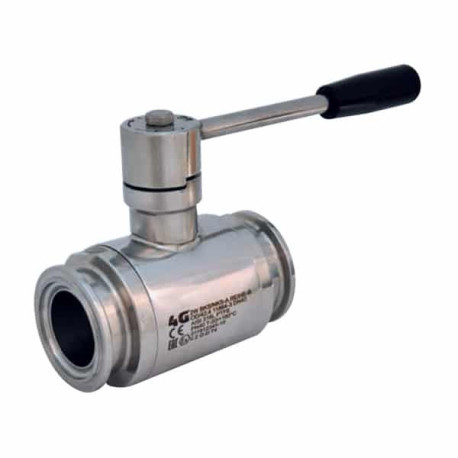

Асептичний кран 4G Ghidini 130168 DIN11864-3 Reihe A, BKS+NKS F/M, Tenuta Integrale
4G-130168-REIHE-A-BKS-NKS-FM
Новий товар
Асептичний кульовий кран 4G Ghidini 130168, DIN 11864-3 Reihe A, BKS + NKS Form A F/M, виконання: гігієнічне виконання Tenuta Integrale.
Інформація
Асептичний кран 4G Ghidini 130168 DIN11864-3 Reihe A, BKS+NKS F/M, Tenuta Integrale — Асептичний кульовий кран 4G Ghidini 130168, DIN 11864-3 Reihe A, BKS + NKS Form A F/M, виконання: гігієнічне виконання Tenuta Integrale.
Серія ASEPTIK / DIN 11864-3 призначена для гігієнічних трубопровідних систем, де важливі якість внутрішньої поверхні, контрольована геометрія приєднання та можливість санітарного очищення лінії.
Tenuta Integrale — гігієнічне виконання з PTFE-ущільненням, яке заповнює порожнину навколо кулі та зменшує накопичення залишків продукту всередині крана.

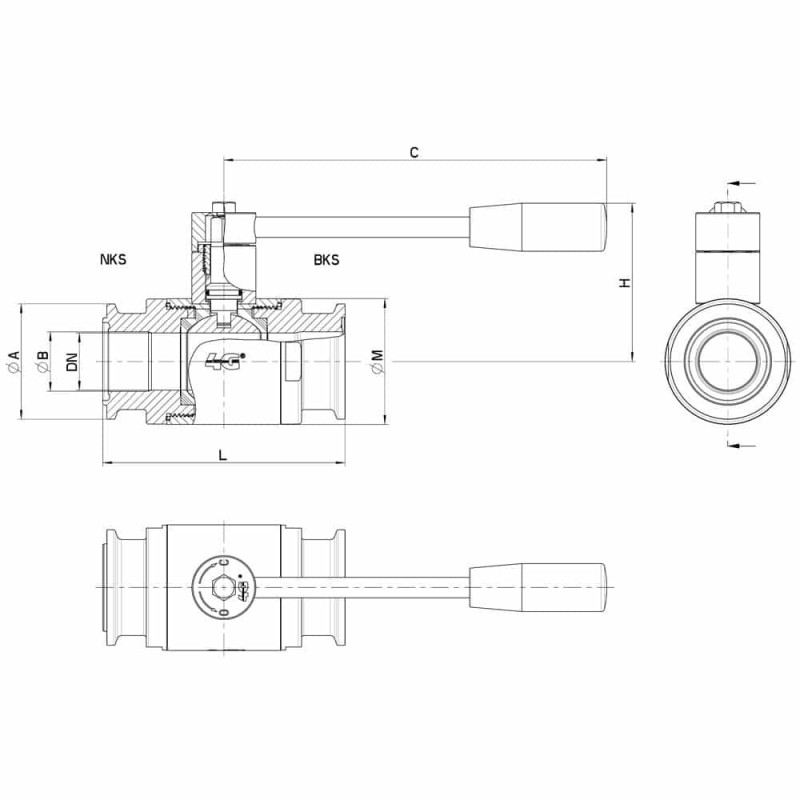

Технічні характеристики та розміри
| DN | BKS + NKS - Form A | L | Ø A | Ø B | C | H | Ø M | PN | Kg | CODICE AISI 316L |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | Ø 34 | 88 | 34 | 10 | 110 | 55 | 35 | 100 | - | 130168 61410 |
| 15 | Ø 34 | 92 | 34 | 16 | 110 | 60 | 42 | 100 | - | 130168 61910 |
| 20 | Ø 50,5 | 102 | 50,5 | 20 | 160 | 65 | 48 | 100 | - | 130168 62010 |
| 25 | Ø 50,4 | 106 | 50,5 | 26 | 160 | 70 | 55 | 64 | - | 130168 62810 |
| 32 | Ø 50,4 | 112 | 50,5 | 32 | 160 | 75 | 65 | 64 | - | 130168 63010 |
| 40 | Ø 64 | 126 | 64 | 38 | 190 | 85 | 80 | 64 | - | 130168 63510 |
| 50 | Ø 77,5 | 136 | 77,5 | 50 | 190 | 95 | 95 | 40 | - | 130168 64010 |
| 65 | Ø 91 | 154 | 91 | 66 | 220 | 115 | 113 | 40 | - | 130168 64610 |
| 80 | Ø 106 | 184 | 106 | 81 | 285 | 135 | 140 | 40 | - | 130168 64910 |
| 100 | Ø 130 | 190 | 130 | 100 | 310 | 150 | 167 | 25 | - | 130168 65610 |

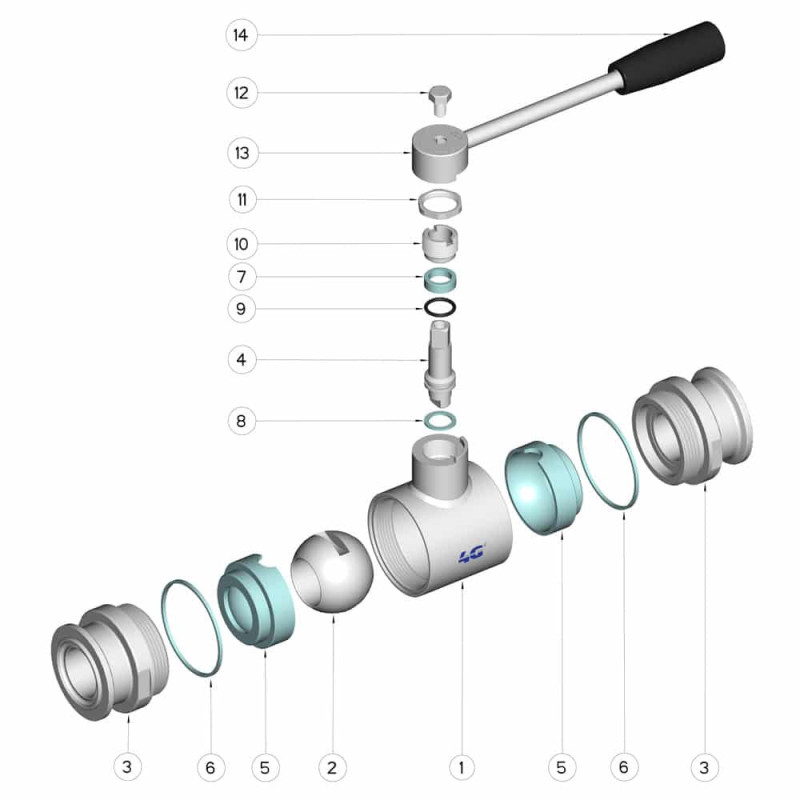

| Pos. | Denomin. | P.zi | Mat. |
|---|---|---|---|
| 1 | Corpo | 1 | AISI 316L |
| 2 | Sfera | 1 | AISI 316L |
| 3 | Manicotti | 2 | AISI 316L |
| 4 | Perno | 1 | AISI 316L |
| 5 | Guarnizioni sfera | 2 | PTFE |
| 6 | Guarnizioni manicotti | 2 | PTFE |
| 7 | Guarnizione perno | 1 | PTFE |
| 8 | Guarnizione perno | 1 | PTFE |
| 9 | OR di tenuta perno | 1 | FKM |
| 10 | Ghiera di registro | 1 | AISI 304L (303) |
| 11 | Dado | 1 | AISI 304L |
| 12 | Rondella | 1 | AISI 304L |
| 13 | Leva | 1 | AISI 304L |
| 14 | Impugnatura | 1 | DUROPLAST (PF) |
