Асептичні кульові крани DIN 11864-3

Збільшити для перегляду

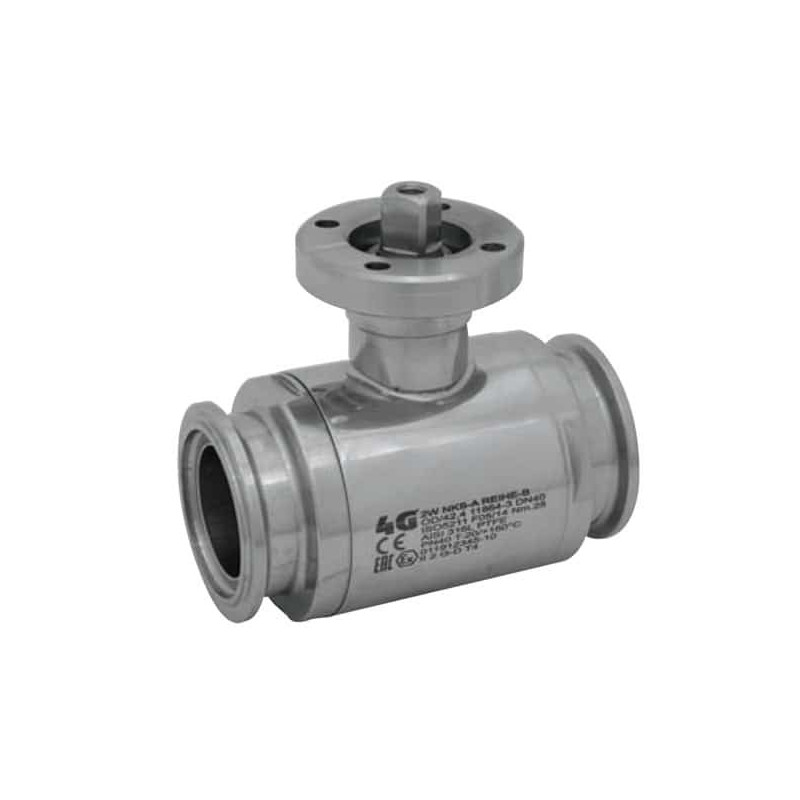

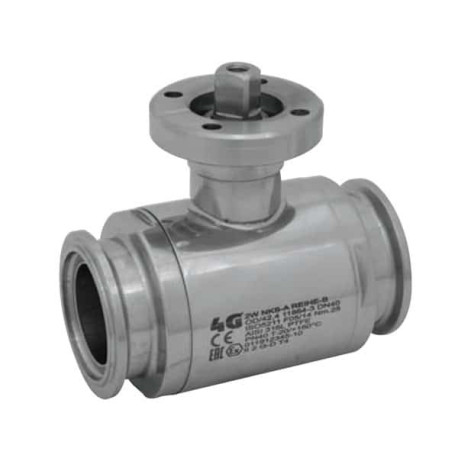

Асептичний кран 4G Ghidini 103067, площадка ISO 5211, DIN11864-3 Reihe A, NKS F, Tenuta Standard

Артикул 4G-103067-REIHE-A-NKS-F

Стан: Новий товар

Асептичний кран 4G Ghidini 103067, площадка ISO 5211, DIN11864-3 Reihe A, NKS F, Tenuta Standard. Площадка під пневмо- або електропривід ISO 5211 / DIN 3337; технічні таблиці та PDF у описі.

Детальніше

Друкувати

Інформація

Асептичний кульовий кран 4G Ghidini 103067 DIN 11864-3 Reihe A, NKS Form A F, стандартне ущільнення — Асептичний кульовий кран 4G Ghidini 103067, DIN 11864-3 Reihe A, NKS Form A F, виконання: стандартне ущільнення.

Площадка під привід. Кран має площадку під встановлення пневмо- або електроприводу за ISO 5211 – DIN 3337. У документації виробника це також описано як фланець під привід; для монтажу приводу передбачені відповідні кріпильні елементи.

Серія ASEPTIK / DIN 11864-3 призначена для гігієнічних трубопровідних систем, де важливі якість внутрішньої поверхні, контрольована геометрія приєднання та можливість санітарного очищення лінії.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

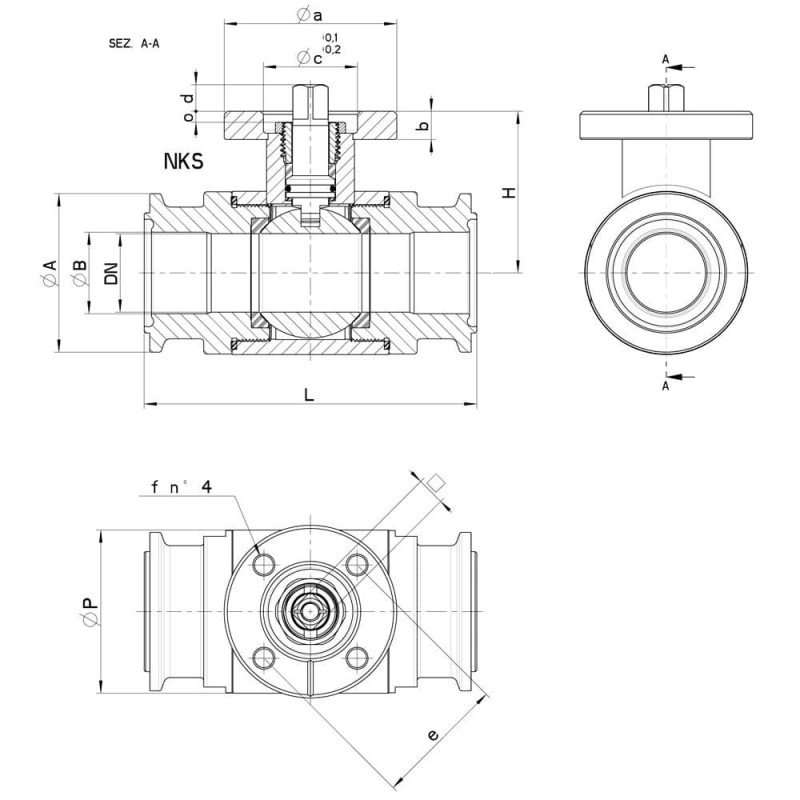

Технічні характеристики та розміри

DN	NKS -Form A	L	Ø A	Ø B	H	Ø P	PN	Kg	ISO-DIN	Ø a	b	Ø c x o	□	d	e	f	n°4 viti	Nm	CODICE AISI 316L
10	Ø 34	88	34	10	39	30	100	0,44	F.03	45	7	25x3	9	8	36	6	M5x16	5	103067 61410
10	Ø 34	88	34	10	39	30	100	0,46	F.04	55	7	30x3	11	10	42	6	M5x16	5	103067 6141F
15	Ø 34	92	34	16	41,5	35	100	0,50	F.03	45	7	25x3	9	8	36	6	M5x16	8	103067 61910
15	Ø 34	92	34	16	41,5	35	100	0,54	F.04	55	7	30x3	11	10	42	6	M5x16	8	103067 6191F 3D
20	Ø 50,5	102	50,5	20	45	42	100	0,95	F.03	45	9	25x3	9	8	36	6	M5x16	12	103067 62010
20	Ø 50,5	102	50,5	20	45	42	100	0,96	F.04	55	9	30x3	11	10	42	6	M5x16	12	103067 6201F
25	Ø 50,4	106	50,5	26	51,5	52	64	1,31	F.04	55	9	30x3	11	10	42	6	M5x16	15	103067 62810
25	Ø 50,4	106	50,5	26	51,5	52	64	1,36	F.05	65	9	35x3	14	13	50	7	M6x16	15	103067 6281F
32	Ø 50,5	112	50,5	32	56,5	60	64	1,42	F.04	55	9	30x3	11	10	42	6	M5x16	18	103067 63010
32	Ø 50,5	112	50,5	32	56,5	60	64	1,49	F.05	65	9	35x3	14	13	50	7	M6x16	18	103067 6301F
40	Ø 64	126	64	38	76	73	64	2,42	F.05	65	12	35X4	14	13	50	7	M6X20	25	103067 63510
40	Ø 64	126	64	38	76	73	64	2,57	F.07	90	12	55x4	17	15	70	9	M8x20	25	103067 6351F
50	Ø 77,5	136	77,5	50	84	88	40	3,44	F.05	65	12	35x4	14	13	50	7	M6x20	30	103067 64010
50	Ø 77,5	136	77,5	50	84	88	40	3,61	F.07	90	12	55x4	17	15	70	9	M8x20	30	103067 6401F
65	Ø 91	154	91	66	94,5	113	40	5,84	F.07	90	12	55x4	17	15	70	9	M8x20	45	103067 64610 3D
65	Ø 91	154	91	66	94,5	113	40	6,34	F.10	120	12	70x4	22	18	102	11	M10x25	45	103067 6461F
80	Ø 106	184	106	81	106	135	40	8,90	F.07	90	12	55x4	17	15	70	9	M8x20	70	103067 64910
80	Ø 106	184	106	81	106	135	40	9,40	F.10	120	12	70x4	22	18	102	11	M10x25	70	103067 6491F
100	Ø 130	190	130	100	120	167	25	13,33	F.07	90	12	55x4	17	15	70	9	M8x20	80	103067 65610
100	Ø 130	190	130	100	120	167	25	13,83	F.10	120	12	70x4	22	18	102	11	M10x25	80	103067 6561F

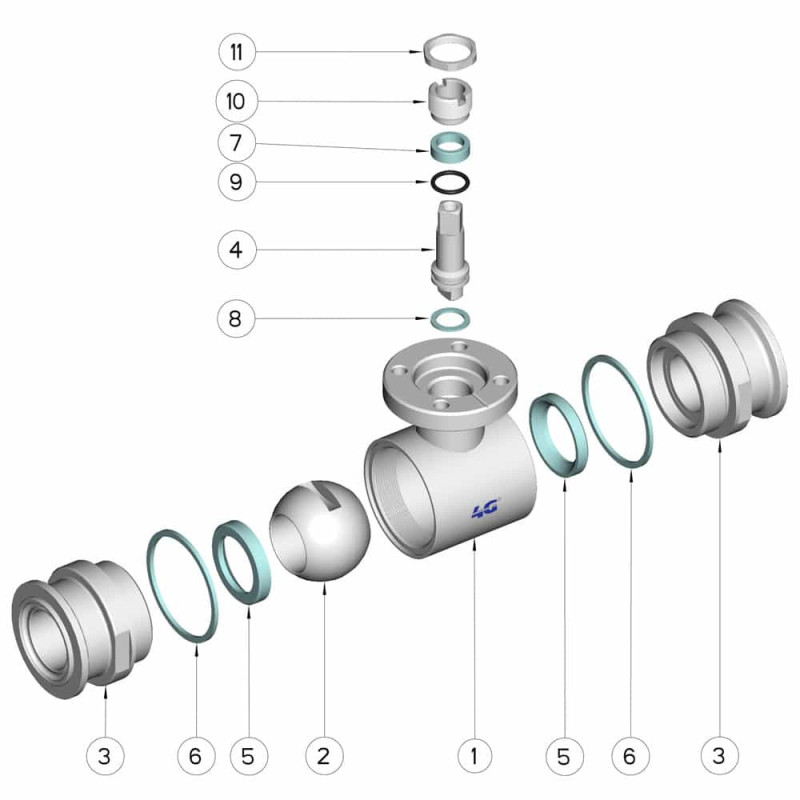

POSIZIONE	DENOMINAZIONE	PEZZI	MATERIALE
1	Corpo	1	AISI 316L
2	Sfera	1	AISI 316L
3	Manicotti	2	AISI 316L
4	Perno	1	AISI 316L
5	Guarnizioni sfera	2	PTFE Vergine Modificato
6	Guarnizioni manicotti	2	PTFE
7	Guarnizione perno	1	PTFE
8	Guarnizione perno	1	PTFE
9	OR di tenuta perno	1	FKM
10	Ghiera di registro	1	AISI 304L (303)
11	Controdado	1	AISI 303

Технічний лист 4G Ghidini 4G-103067-REIHE-A-NKS-F
