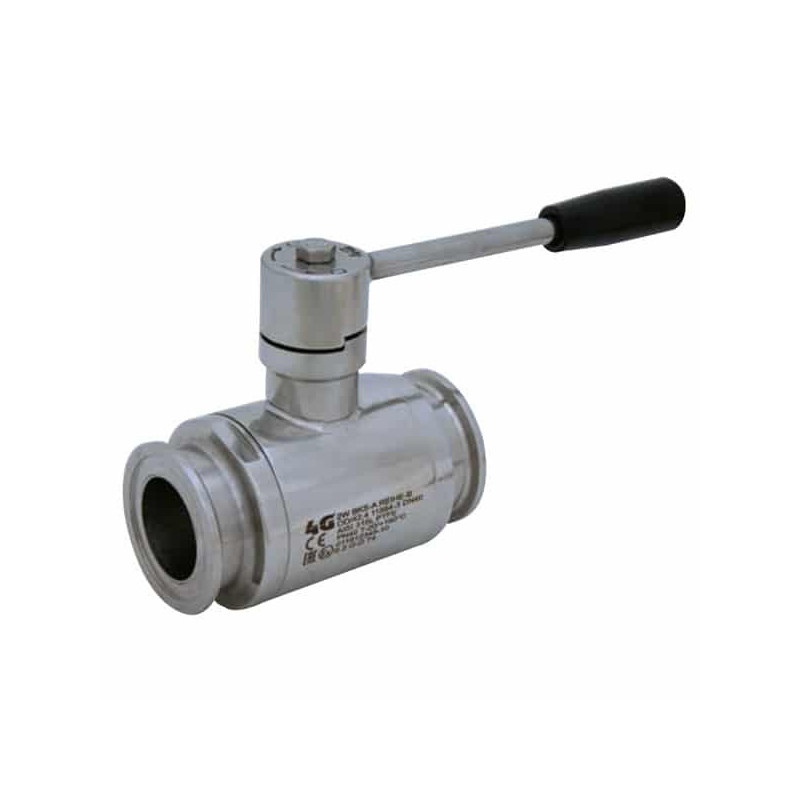

> >>>Асептичний кульовий кран 4G Ghidini 100169 DIN 11864-3 Reihe B, BKS Form A M, стандартне ущільнення

Асептичні кульові крани DIN 11864-3

Асептичний кульовий кран 4G Ghidini 100169 DIN 11864-3 Reihe B, BKS Form A M, стандартне ущільнення Збільшити для перегляду
Назад Далі

Асептичний кульовий кран 4G Ghidini 100169 DIN 11864-3 Reihe B, BKS Form A M, стандартне ущільнення

4G-100169-REIHE-B-BKS-M

Новий товар

Асептичний кульовий кран 4G Ghidini 100169, DIN 11864-3 Reihe B, BKS Form A M, виконання: стандартне ущільнення.

Детальніше

Додати до списку обраних товарів

Інформація

Асептичний кульовий кран 4G Ghidini 100169 DIN 11864-3 Reihe B, BKS Form A M, стандартне ущільнення — Асептичний кульовий кран 4G Ghidini 100169, DIN 11864-3 Reihe B, BKS Form A M, виконання: стандартне ущільнення.

Серія ASEPTIK / DIN 11864-3 призначена для гігієнічних трубопровідних систем, де важливі якість внутрішньої поверхні, контрольована геометрія приєднання та можливість санітарного очищення лінії.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

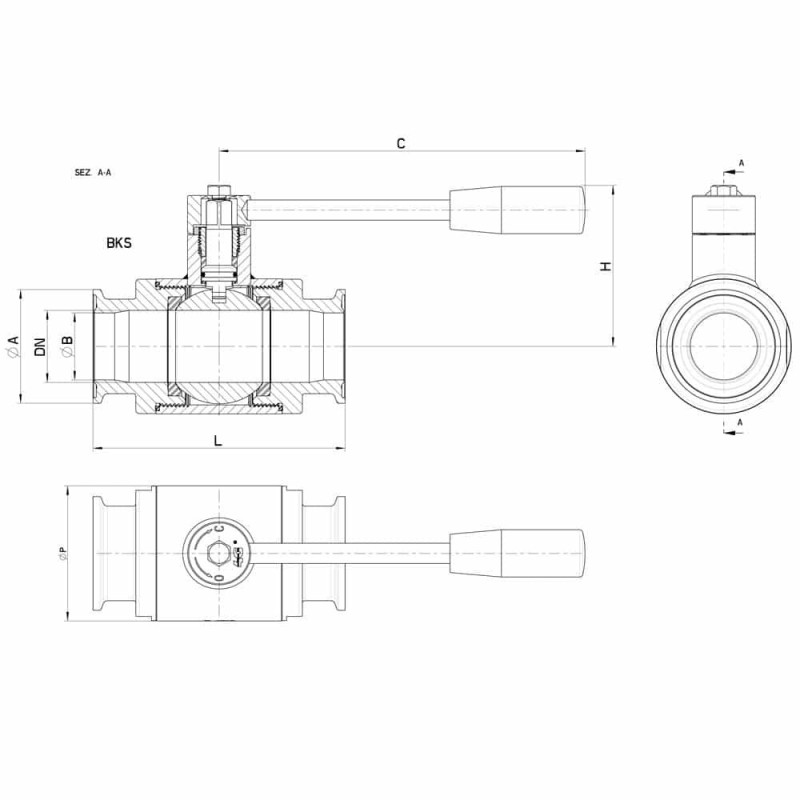

Технічні характеристики та розміри

ODDNBKS - Form ALØ AØ BCHØ PPNKgCOD. AISI 316L
13,510Ø 34883410,31105030100100169 61110
17,215Ø 349234141105535100100169 61710
21,320Ø 341023418,11105842100100169 62310
26,925Ø 50,410650,523,7160655264100169 62510
33,725Ø 50,410650,529,7160655264100169 62710
33,732Ø 50,411250,529,7160746064100169 63110
42,440Ø 641266438,4190927364100169 63310
48,340Ø 641266444,3190927364100169 63710
60,350Ø 911369156,31901108840100169 64110
76,165Ø 10615410672,122011511340100169 64710
88,980Ø 11918411984,328513013540100169 65110

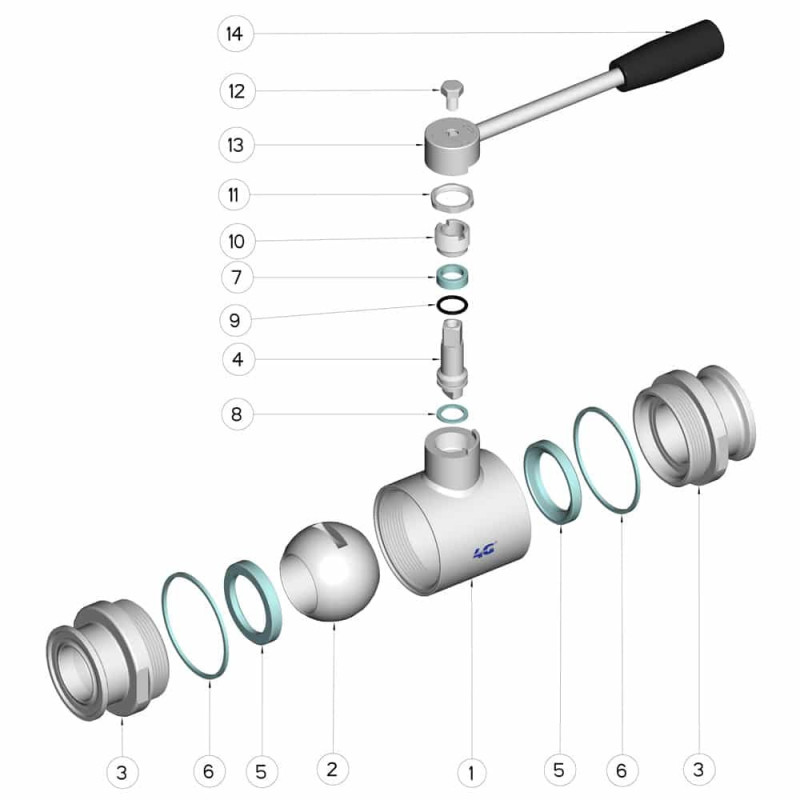

POSIZIONEDENOMINAZIONEPEZZIMATERIALE
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 303
11Controdado1AISI 303
12Rondella1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLASTO (PF)

Технічний лист 4G Ghidini 4G-100169-REIHE-B-BKS-M

Відгуки

Наразі коментарі відсутні.

Напишіть відгук

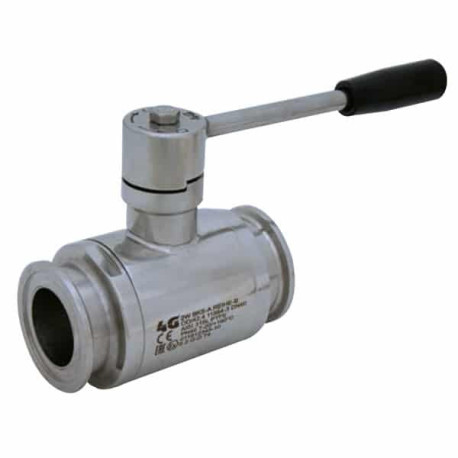

Асептичний кульовий кран 4G Ghidini 100169 DIN 11864-3 Reihe B, BKS Form A M, стандартне ущільнення
