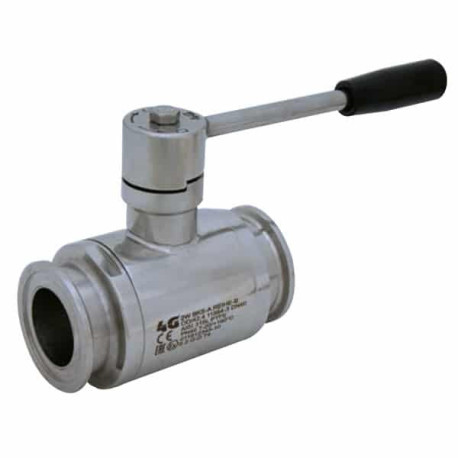

Асептичний кульовий кран 4G Ghidini 100169 DIN 11864-3 Reihe A, BKS Form A M, стандартне ущільнення

4G-100169-REIHE-A-BKS-M

Новий товар

Асептичний кульовий кран 4G Ghidini 100169, DIN 11864-3 Reihe A, BKS Form A M, виконання: стандартне ущільнення.

Детальніше

Додати до списку обраних товарів

Інформація

Асептичний кульовий кран 4G Ghidini 100169 DIN 11864-3 Reihe A, BKS Form A M, стандартне ущільнення — Асептичний кульовий кран 4G Ghidini 100169, DIN 11864-3 Reihe A, BKS Form A M, виконання: стандартне ущільнення.

Серія ASEPTIK / DIN 11864-3 призначена для гігієнічних трубопровідних систем, де важливі якість внутрішньої поверхні, контрольована геометрія приєднання та можливість санітарного очищення лінії.

Tenuta Standard — стандартне ущільнення кульового крана для звичайних задач перекриття потоку в технологічних і промислових лініях.

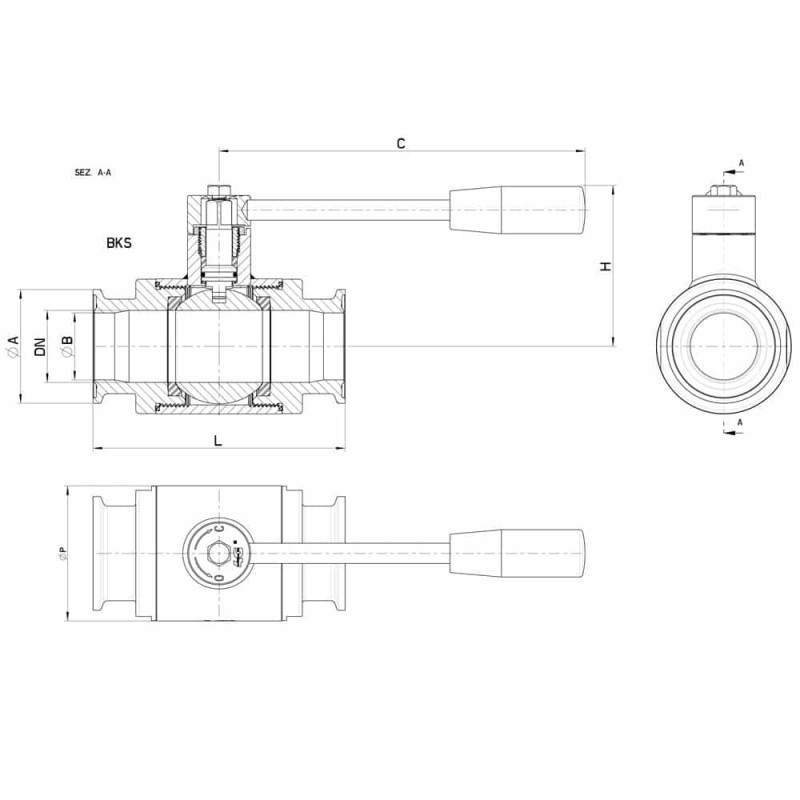

Технічні характеристики та розміри

DNBKS-Form ALØ AØ BCHØ PPNKgCOD. AISI 316L
10Ø 348834101105030100-100169 61410
15Ø 349234161105535100-100169 61910
20Ø 50,510250,5201105842100-100169 62010
25Ø 50,410650,526160655264-100169 62810
32Ø 50,411250,532160746064-100169 63010
40Ø 641266438190927364-100169 63510
50Ø 77,513677,5501901108840-100169 64010
65Ø 91154916622011511340-100169 64610
80Ø 1061841068129013013640-100169 64910 3D
100Ø 13019013010031015016725-100169 65610

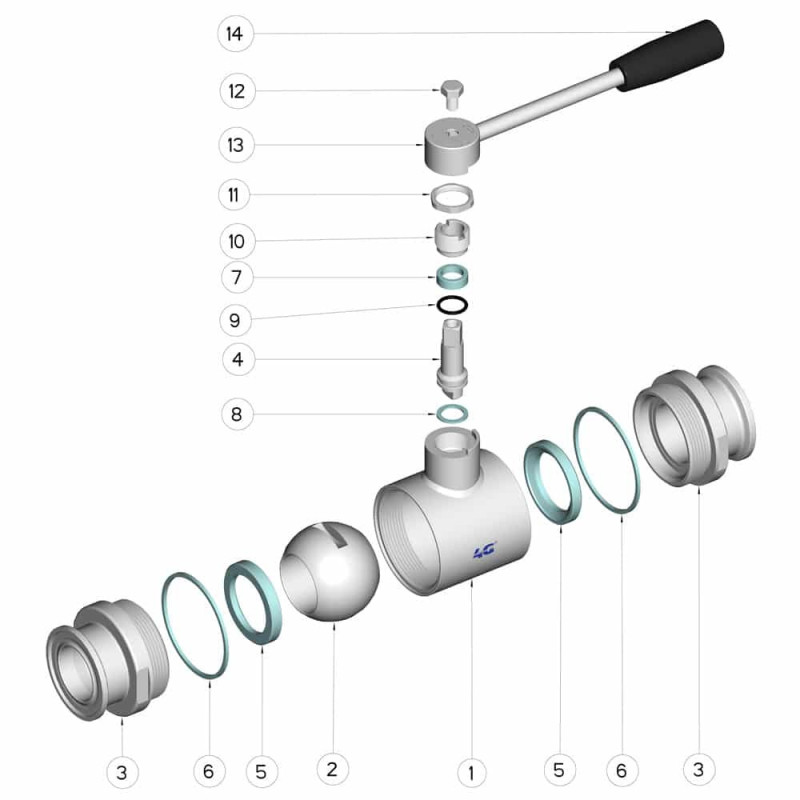

POSIZIONEDENOMINAZIONEPEZZIMATERIALE
1Corpo1AISI 316L
2Sfera1AISI 316L
3Manicotti2AISI 316L
4Perno1AISI 316L
5Guarnizioni sfera2PTFE
6Guarnizioni manicotti2PTFE
7Guarnizione perno1PTFE
8Guarnizione perno1PTFE
9OR di tenuta perno1FKM
10Ghiera di registro1AISI 303
11Controdado1AISI 303
12Vite1AISI 304L
13Leva1AISI 304L
14Impugnatura1DUROPLASTO (PF)

Технічний лист 4G Ghidini 4G-100169-REIHE-A-BKS-M
